Байпас в электрике, что это?

Функция Bypass присуща многим стабилизаторам напряжения и блокам бесперебойного питания. Что такое режим байпас, как он позволяет обойти стабилизацию и для чего это нужно? Всё это необходимо знать в случае приобретения и использования стабилизатора напряжения.

Что такое байпас

Аналогичный механизм присутствует в большинстве современных электрических приборов, работающих на средней, либо высокой мощности и использующихся с целью сглаживания отклонений значения входного напряжения электроэнергии для однофазной или трёхфазной сети.

Байпас в электрике имеет и другое название – «Транзит». Фактически это практичный и функциональный приём, дополнительно использующийся в устройствах, работающих по стабилизирующему принципу. Ручное включение байпаса осуществляется тумблером, рубильником, кнопкой, реле или иными устройствами аналогичного типа.

Напряжение, подающееся на реле, моментально выполняет переходной цикл режима энергообеспечения всей подключенной электросети непосредственно через потребителя. Проще говоря, в момент его включения, пониженное или повышенное напряжение не выравнивается.

Как работает байпас

Принцип работы «обходного» питания Источник wellvolt.ru

Интересно! Bypass (англ. яз.) – обход, транзит.

Принцип работы стабилизатора напряжения

Основное назначение стабилизатора – позволить потребителю не беспокоиться о безопасности своих электрических приборов. Современные устройства делают это автоматически и различаются только способами нормализации электрической энергии.

По сути, это преобразователи, позволяющие получить стабильное электроснабжение, не зависящее от колебаний входящего напряжения и изменений нагрузки. Колебания напряжения в сети вызываются многими причинами. Проявляются как:

  • Завышенное напряжение;
  • Пониженное;
  • Скачки, независимые от нагрузки;
  • Скачки, в зависимости от нагрузки у потребителя.

Что такое байпас в стабилизаторе напряжения - принцип работы стабилизаторов

Во всех случаях стабилизатор обязан обеспечить электроснабжение, соответствующее норме.

Внимание, мощность стабилизатора должна превышать на 25-30% суммарную мощность оборудования в обслуживаемом помещении. Только тогда можно гарантировать нормальную работу прибора.

Основным принципом действия стабилизаторов любого типа, является отслеживание величины входящего напряжения и корректировка его различными способами до необходимого уровня. Как только на клеммы стабилизатора поступает напряжение, происходит его сравнение с заданной величиной. Для бытовой сети, это 220 вольт. В следующий момент устройство понимает, в какую сторону необходима корректировка. Затем, различными способами, происходит нормализация параметров. Такой цикл занимает миллисекунды и осуществляется постоянно. Скорость срабатывания прибора обеспечивает стабильность подающейся потребителю электроэнергии.

Но, периодически возникают условия, когда необходимо подать энергию напрямую из внешней сети. В этих случаях на помощь приходит особый режим работы — Bypass.

Что такое байпас в стабилизаторе напряжения - принцип работы стабилизаторов

Какую функцию выполняет режим байпаса?

Байпас может включаться как автоматически при поломке одного из узлов стабилизатора или его перегрузке, так и вручную с помощью небольшого выключателя или тумблера. Как правило, второй вариант применяется для выполнения сервисного обслуживания или ремонта устройства без прерывания электропитания нагрузки.

Переключатель байпаса на корпусе стабилизатора в основном размещается:

  • на передней панели устройства;
  • на тыльной стороне;
  • на верхней или боковой панели.

Важная особенность данной функции заключается в том, что отключать и включать байпас в релейных и электромеханических устройствах можно только в случае нахождения выключателя стабилизатора в позиции «отключено».

Байпас (Bypass)

Дословно

 – Обводное соединение.

 Применяется

как резервный обвод в системах с движением

 электрического тока и жидкостей. Жидкостный вариант очень нагляден для понимания принципа работы устройства.

Как работает байпас

Обязательный байпас в системе отопления: что это такое

Байпас в отопительной системе является обязательным узлом конструкции. Элемент монтируют между входной трубой и обраткой. Устройство решает проблему с равномерным распределением теплоносителя в малоэтажных домах.

Назначение байпаса:

  • Возврат излишней воды при повышении давления в стояках;
  • В случае отключения искусственной циркуляции, переход системы к естественному движению воды;
  • Ускорение процесса сброса и наполнения системы теплоносителем;
  • Ремонт элементов отопления без централизованного отключения;
  • Регулировка микроклимата в помещении.

При однотрубной системе, горячая вода, проходя через первый радиатор, устремляется к следующему обогревательному элементу. С каждым последующим вхождением теплоноситель становится холоднее. Последний радиатор получает самую низкую температуру, тем самым не эффективно используя коэффициент полезного действия. Байпас частично решает данную проблему. Благодаря ему, часть теплоносителя идет в обход первого радиатора, донося горячую воду к следующей батарее.

Для чего он нужен

Если вопрос, что такое байпас в стабилизаторе напряжения ясен, то в отдельных случаях может возникнуть другой: какова его функция? При необходимости подключения энергопотребителей устройство позволяет пользователю не искать клеммы и дополнительный кабель. Достаточно включения устройства и подача электрического тока начнёт протекать мимо прибора, по обходной цепи.

Пример коммутирования

Полная разводка сети с байпасом Источник enstab.ru

Варианты, когда использование байпаса/транзита в стабилизаторе напряжения выступает прямой необходимостью, могут быть следующими:

  • При одновременном подключении энергопотребителей суммарной мощности, превосходящей значение выходных показателей стабилизатора. «Транзит» значительно снижает вероятность перегрузки и аварийного отключения.
  • При слабом напряжении питающей, которое оказывается ниже показателей рабочего диапазона стабилизатора, что способно привести к незапланированному отключению. Случаются ситуации, когда пониженное значение выгоднее аварийного отключения, исходя из этого, наличие электронной или ручной функции байпаса окажется к месту.
  • В определённое время (например, ночью), когда напряжение находится в нужном значении. В это время работа стабилизатора не требуется и питание может подаваться напрямую.
  • При нестабильном энергоснабжении. Например, подключении чувствительных приборов через старенький бензиновый генератор.
  • При необходимости отключения стабилизатора по ряду объективных причин (например, для проведения профилактических работ).
  • В случае, если вы надолго уезжаете из дома и оставляете включенными лишь минимальное количество электроприборов (холодильник, котёл, несколько точек освещения). Они подключаются ручным байпасом, а стабилизатор обесточивается.
  • При возникновении экстренных либо иных, внештатных ситуаций, когда также возникает необходимость быстро обесточить стабилизатор напряжения, но не отключать от электроснабжения весь коттедж или квартиру.
Режим байпаса

Встроенный режим байпаса на стабилизаторе «Ресанта» Источник domikelectrica.ru


Нужен ли байпас или им можно пренебречь?

Часто при покупке стабилизатора возникает вопрос – нужна ли функция байпас или ей можно пренебречь? На практике потребители пользуются этой опцией нечасто, однако особые преимущества от наличия данного режима будут ощутимы:

  • при мощности электрической нагрузки, превышающей мощность стабилизатора;
  • при подключении потребителей электроэнергии с большой пульсацией потребляемого тока (например, сварочного оборудования трансформаторного типа);
  • при необходимости проведения профилактического обслуживания стабилизатора без обесточивания нагрузки;
  • при неполадках в электронной схеме стабилизатора.

При использовании байпаса всегда необходимо помнить следующие особенности:

  • Переключив стабилизатор напряжения в режим байпаса, важно понимать, что нагрузка будет питаться напрямую от внешней сети без какой-либо стабилизации. Это сделает подключенное оборудование уязвимым для любых перепадов и скачков входного напряжения.
  • В релейных и электромеханических стабилизаторах выполнять переключение в режим байпаса следует только при отключенной нагрузке, то есть при соответствующем положении автоматического выключателя.

Инверторные стабилизаторы «Штиль» с байпасом

Активная мощность, кВт

0.6

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220/230

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

3,6

Электронный автоматический байпас

да

Активная мощность, кВт

0.8

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220/230

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

4,5

Электронный автоматический байпас

да

Активная мощность, кВт

0.8

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220/230

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

4,5

Электронный автоматический байпас

да

Активная мощность, кВт

1.125

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220/230

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

6,8

Электронный автоматический байпас

да

Активная мощность, кВт

1.125

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220/230

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

6,8

Электронный автоматический байпас

да

Активная мощность, кВт

1.5

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220/230

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

9

Электронный автоматический байпас

да

Активная мощность, кВт

1.5

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220/230

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

9

Электронный автоматический байпас

да

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

11,3

Электронный автоматический байпас

да

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

11,3

Электронный автоматический байпас

да

Активная мощность, кВт

2.5

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

14

Электронный автоматический байпас

да

Активная мощность, кВт

2.5

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

14

Электронный автоматический байпас

да

Активная мощность, кВт

2.75

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

15,9

Электронный автоматический байпас

да

Активная мощность, кВт

2.75

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

15,9

Электронный автоматический байпас

да

Активная мощность, кВт

4.5

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

23

Электронный автоматический байпас

да

Активная мощность, кВт

4.5

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

23

Электронный автоматический байпас

да

Активная мощность, кВт

5,5

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

32

Электронный автоматический байпас

да

Активная мощность, кВт

5.5

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

32

Электронный автоматический байпас

да

Активная мощность, кВт

7.2

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

36

Электронный автоматический байпас

да

Активная мощность, кВт

7.2

Принцип стабилизации

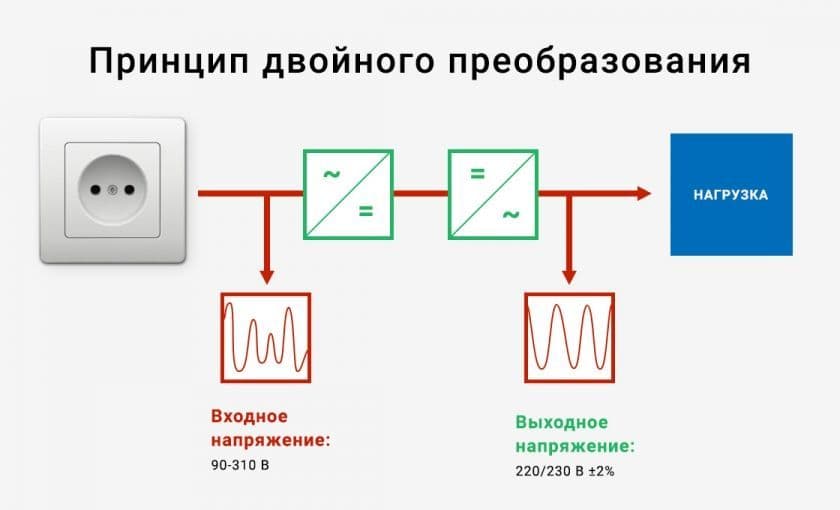

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

36

Электронный автоматический байпас

да

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

45

Электронный автоматический байпас

да

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

45

Электронный автоматический байпас

да

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

55

Электронный автоматический байпас

да

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

55

Электронный автоматический байпас

да

Активная мощность, кВт

13.5

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

68

Электронный автоматический байпас

да

Активная мощность, кВт

13.5

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

68

Электронный автоматический байпас

да

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

92

Электронный автоматический байпас

да

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

настенный

Предельный диапазон входного напряжения, В

90-310

Номинальное выходное напряжение, В

220

Диапазон настройки выходного напряжения, В

220-230 с шагом 1

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

92

Электронный автоматический байпас

да

Активная мощность, кВт

5.4

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон фазного/линейного входного напряжения, В

90-310/155-537

Диапазон настройки выходного фазного напряжения, В

220-240

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Электронный автоматический байпас

да

Активная мощность, кВт

7.2

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон фазного/линейного входного напряжения, В

90-310/155-537

Диапазон настройки выходного фазного напряжения, В

220-240

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Электронный автоматический байпас

да

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон фазного/линейного входного напряжения, В

90-310/155-537

Диапазон настройки выходного фазного напряжения, В

220-240

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Электронный автоматический байпас

да

Активная мощность, кВт

13.5

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон фазного/линейного входного напряжения, В

90-310/155-537

Диапазон настройки выходного фазного напряжения, В

220-240

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Электронный автоматический байпас

да

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон фазного/линейного входного напряжения, В

90-310/155-537

Диапазон настройки выходного фазного напряжения, В

220-240

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Электронный автоматический байпас

да

Активная мощность, кВт

5.4

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон фазного/линейного входного напряжения, В

90-310/155-537

Диапазон настройки выходного напряжения, В

220-240 с шагом 5 В

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

27

Электронный автоматический байпас

да

Активная мощность, кВт

7.2

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон фазного/линейного входного напряжения, В

90-310/155-537

Диапазон настройки выходного напряжения, В

220-240

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

36

Электронный автоматический байпас

да

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон фазного/линейного входного напряжения, В

90-310/155-537

Диапазон настройки выходного напряжения, В

220-240

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

45

Электронный автоматический байпас

да

Активная мощность, кВт

13.5

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон фазного/линейного входного напряжения, В

90-310/155-537

Диапазон настройки выходного напряжения, В

220-240

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

68

Электронный автоматический байпас

да

Принцип стабилизации

инверторный
(с двойным преобразованием)

Способ установки

напольный / в стойку

Предельный диапазон фазного/линейного входного напряжения, В

90-310/155-537

Диапазон настройки выходного напряжения, В

220-240

Точность стабилизации, %

±2

Форма выходного напряжения

чистая синусоида

Максимальный выходной ток, А

91

Электронный автоматический байпас

да

Ознакомиться подробнее с модельным рядом инверторных стабилизаторов можно, перейдя по ссылке:

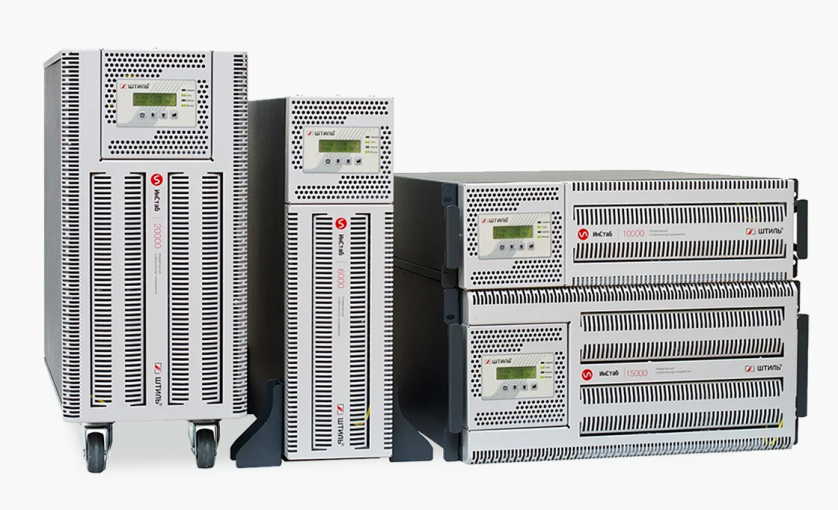

Инверторные стабилизаторы напряжения «Штиль».

Новая статья

Как рассчитать примерную мощность электроприборов? картинка

29 июля 2021

Какой из существующих способов защиты телевизора от скачков напряжения лучше? В…

Как рассчитать примерную мощность электроприборов? картинка

2 декабря 2019

К чему может привести некачественное электропитание медицинской техники, какому…

Как рассчитать примерную мощность электроприборов? картинка

29 ноября 2019

Скачки напряжения в российских электросетях отнюдь не редкость. Рассмотрим…

Как рассчитать примерную мощность электроприборов? картинка

18 ноября 2019

Публикуем еще одну статью о практическом применении наших инверторных…

Как рассчитать примерную мощность электроприборов? картинка

14 ноября 2019

Рассмотрим вопросы ремонта инверторных стабилизаторов напряжения «Штиль» по…

Как рассчитать примерную мощность электроприборов? картинка

30 октября 2019

В 2015 году наши специалисты разработали и вывели на рынок инверторные…

Как рассчитать примерную мощность электроприборов? картинка

9 октября 2019

Рассказываем о нашей новинке 2019 года – трёхфазных модульных стабилизаторах…

Как рассчитать примерную мощность электроприборов? картинка

30 сентября 2019

История нашего покупателя о применении инверторного стабилизатора напряжения…

Как рассчитать примерную мощность электроприборов? картинка

25 сентября 2019

Как в сети 380 В надёжно защитить от нестабильного напряжения однофазные бытовые…

Как рассчитать примерную мощность электроприборов? картинка

16 сентября 2019

Рассказываем об однофазных стабилизаторах – их типах, особенностях работы,…

Как рассчитать примерную мощность электроприборов? картинка

2 сентября 2019

Рассмотрим, для чего необходим стабилизатор переменного напряжения, какие типы…

Как рассчитать примерную мощность электроприборов? картинка

20 августа 2019

Приводим результаты тестирования работы разных стабилизаторов напряжения при…

Как рассчитать примерную мощность электроприборов? картинка

3 июля 2019

Приводим рекомендации по подключению стабилизатора для защиты всего дома. Это…

Как рассчитать примерную мощность электроприборов? картинка

3 июня 2019

Рассмотрим возможные варианты электрозащиты оборудования всего дома с помощью…

Как рассчитать примерную мощность электроприборов? картинка

27 мая 2019

Почему именно инверторный стабилизатор нужно использовать для защиты газового…

Как рассчитать примерную мощность электроприборов? картинка

22 мая 2019

Рассказываем о плюсах и минусах установки одного мощного стабилизатора…

Как рассчитать примерную мощность электроприборов? картинка

29 апреля 2019

Выбираем лучший стабилизатор напряжения для защиты стиральной машины от…

Как рассчитать примерную мощность электроприборов? картинка

16 апреля 2019

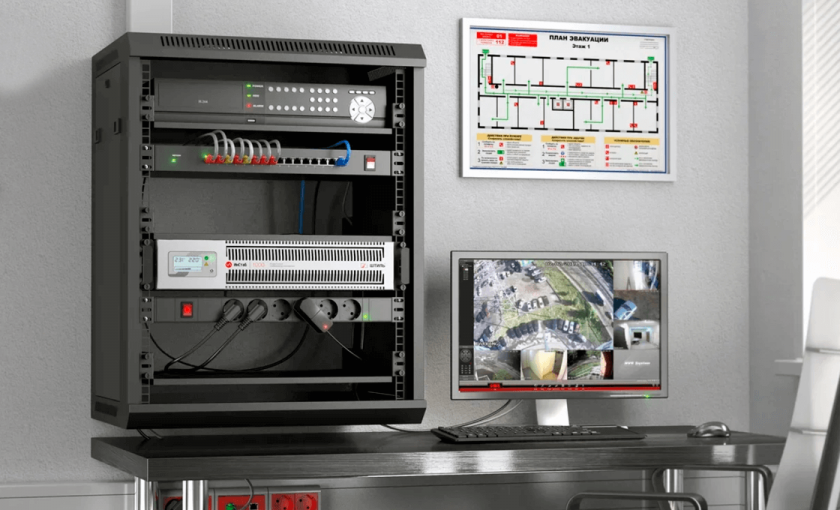

В данной статье речь пойдет о стабилизаторах напряжения для систем безопасности,…

Как рассчитать примерную мощность электроприборов? картинка

9 апреля 2019

Перепады напряжения весьма губительны для аудиотехники. Подключив её через…

Как рассчитать примерную мощность электроприборов? картинка

3 апреля 2019

Чтобы инструмент работал без поломок и выполнял те функции, для которых…

Как рассчитать примерную мощность электроприборов? картинка

1 апреля 2019

Нередко причиной нарушения работы насоса становятся перепады напряжения. Чтобы…

Как рассчитать примерную мощность электроприборов? картинка

21 февраля 2019

Лучшим стабилизатором напряжения для дома станет прибор инверторного типа! В чём…

Как рассчитать примерную мощность электроприборов? картинка

1 февраля 2019

Срок службы холодильника зависит от соблюдения правил эксплуатации, в частности,…

Как рассчитать примерную мощность электроприборов? картинка

20 ноября 2018

Рассказываем о системах электропитания, которые производятся на мощностях…

Как рассчитать примерную мощность электроприборов? картинка

3 сентября 2018

Какие модели трёхфазных стабилизаторов подойдут для защиты промышленного…

Как рассчитать примерную мощность электроприборов? картинка

7 августа 2018

Первое, в чём следует разобраться перед покупкой стабилизатора – это его…

Как рассчитать примерную мощность электроприборов? картинка

2 августа 2018

Мощность – один из важнейших параметров любого стабилизатора. Если она…

Как рассчитать примерную мощность электроприборов? картинка

23 июля 2018

Разбираем возможные проблемы автономного питания от генераторов, причины их…

Как рассчитать примерную мощность электроприборов? картинка

16 июля 2018

Срок службы компьютерной техники в условиях отсутствия качественного…

Как рассчитать примерную мощность электроприборов? картинка

9 июля 2018

Кондиционер начинает работать на пониженной мощности, температура в помещении…

Как рассчитать примерную мощность электроприборов? картинка

31 мая 2018

Объясняем самые распространённые термины, связанные со стабилизаторами…

Как рассчитать примерную мощность электроприборов? картинка

25 мая 2018

Как правильно установить и эксплуатировать стабилизатор, чтобы предотвратить…

Как рассчитать примерную мощность электроприборов? картинка

14 мая 2018

Разбираем на простых примерах, в каких случаях в вашей квартире обязательно…

Как рассчитать примерную мощность электроприборов? картинка

4 мая 2018

Каким должно быть напряжение в розетке домашней электросети? Не многие знают,…

Как рассчитать примерную мощность электроприборов? картинка

25 апреля 2018

Оптимальным вариантом комплексной защиты дома от перебоев электропитания…

Как рассчитать примерную мощность электроприборов? картинка

16 марта 2018

Когда появились первые стабилизаторы, как совершенствовались и почему их…

Как рассчитать примерную мощность электроприборов? картинка

2 марта 2018

Разбираем плюсы и минусы каждого варианта установки стабилизаторов напряжения в…

Как рассчитать примерную мощность электроприборов? картинка

2 марта 2018

Не знаете, какой стабилизатор напряжения выбрать для бытовых приборов? Мы…

Как рассчитать примерную мощность электроприборов? картинка

18 декабря 2017

Как правильно подобрать стабилизатор напряжения для котла и индивидуальной…

Как рассчитать примерную мощность электроприборов? картинка

19 сентября 2017

Какой стабилизатор напряжения лучше выбрать и как это правильно сделать? В…

Как не сжечь мехмод?

Механический мод проживет дольше, если соблюдать классические правила парения. Слишком частые и глубокие затяжки, как правило, не ведут ни к чему хорошему. Чем меньше перегревается атомайзер, тем дольше служит аккумулятор. Передышки дают моду остыть.

Лучше делать долгие и омные затяжки, чем короткие и еле ощутимые. Мехмоды с мощными батареями в принципе для этого и созданы. Попускать пару просто так можно на боксах или в крайнем случае на бюджетных одноразовых девайсах.

Ключевое значение имеет сопротивление спирали и подаваемое напряжение от аккумулятора

Важно, чтобы эти параметры соответствовали друг другу. В противном случае аккумулятор не выдержит и придет в негодность

На бокс модах для этого плата полностью блокирует работу устройства и исключает критические поломки.

Определить, что такое режим байпаса в электронной сигарете, помогает именно сопротивление, ведь подбирается подобный параметр только для мехмодов, а отнюдь не для бокс модов, где электронная плата уже контролирует данные параметры.

Соотношение параметров рассчитывается по следующим показателям:

Малое сопротивление дает больше нагрузки. Если делать минимальное сопротивление, то повышается нагрузка на зарядную батарею. Соответственно мехмод может попросту взорваться, если на атомайзере установлено две спирали и выбран несоответствующий материал намотки. Разные материалы выдают разное сопротивление.

Большое сопротивление снижает нагрузку. Повысить сопротивление спирали легко. Во-первых, следует использовать одну спираль, во-вторых, стоит отказаться от двойных намоток

Важно помнить и то, что чем больше параллельных спиралей, тем ближе сопротивление к нулю, а это означает понижение параметров.

Расположение и схемы

Другая классификация связана с расположением устройства. Байпас может устанавливаться на стабилизаторе или внутри него. Так внутренние (встроенные) построены по принципу схемы обхода, реализованной непосредственно внутри корпуса.

Байпас для стабилизатора напряжения

Инверторный стабилизатор со встроенным байпасом Источник www.shtyl.ru

Важно! В большей степени стабилизаторы, предназначенные для бытовых нужд, редки. Преимущественно в продаже представлены модели, подключающиеся отдельно, внешние.

Внешние байпасы

Устройство электрического внешнего байпаса построено на том, что устройство подключается отдельно, вокруг стабилизатора. Причём характеристики последнего (мощность и количество фаз) роли не играют, возможна адаптация с любыми моделями.

Однофазный

В первую очередь байпас в стабилизаторе напряжения должен выполнять мгновенное отключение фазных проводников от входного и выходного контакта прибора. «Ноль» в этом случае не размыкается и может проходить напрямую. Однако в последующей эксплуатации это может привести в ряду затруднений.

Полезно! Оптимальным выбором в данной ситуации станет трёхполосный кулачковый переключатель серии 4G по схеме 56 с двойным положением.

В качестве примера присоединения рассмотрим схему, представленную далее.

Схема подключения на 220 В

Схема подключения внешнего однофазного байпаса с переключателем OptiSwitch 4G25-56-U-R114 Источник energy-express.ru

Если установлен стабилизатор с большим номиналом мощности, меняются требования и к переключателям. Принцип подключения выполняется по аналогичному принципу.

Трёхфазный байпас

Для подключения трёхфазной модели понадобится коммутирование не только 3 фазовых жил, но и «земли». Поэтому принцип действия аналогичен, но будет в 4 раза больше. Для удобства соединения цепи можно воспользоваться специальными «байпасными» переключателями, которые не только объединят все контакты в единый корпус, но и снабжены всеми внутренними соединениями. В этом случае вам только останется правильно скоммутировать оба устройства.

Схема трёхфазного байпаса

Схема подключения внешнего трёхфазного байпаса Источник energy-express.ru

В качестве примера рассмотрим двухпозиционный четырёхполосный переключатель ABB OL80PW48RB. Он предназначен для коммутационной мощности 22,5 кВт (380 В), номинальное напряжение 80 А, но в течение 3 сек. способен выдержать скачок до критических 1 280 А. Представленная ниже схема показывает, что приспособление реализуется с уже соединёнными между собой контактами. Поэтому он легко может устанавливаться в цепи «байпас – стабилизатор напряжения» и в иных участках трёхфазный сетей.

Переключатель ABB OL80PW48RB на 380 В

Трёхфазный двухпозиционный четырёхполосный переключатель ABB OL80PW48RB Источник energy-express.ru


Применение байпаса электрического.

Как говорилось выше, в основном  это стабилизаторы напряжения и источники бесперебойного питания как однофазные так и трехфазные.

Картинка Схема подключения трехфазного ручного байпасафото щита с трехфазной коммутацией транзита

А также

применяется и в устройствах с плавным пуском электродвигателей

. При запуске электродвигателя токи многократно возрастают, в этот момент питание на двигатель идет через УПП, после выхода мотора на проектные обороты питающее напряжение переводится напрямую через транзитную линию.

В ИБП off line

также реализована схема байпаса в работе.

При наличии напряжения в сети

, электрический ток проходит по обводному пути, напрямую к потребителю, в случае пропадания напряжения прибор переходит на работу от аккумуляторов. Такая схема тоже является автоматической.

Примеры использования:

Видео применения режима транзит в стабилизаторе ЭНЕРГОТЕХ.

На стойке с ручным байпасом по каждой фазе стойка 9-36 коммутируются трехфазные стабилизаторы напряжения LIDER до 36 кВА.

В стабилизаторах ЭНЕРГОТЕХ на стойке также реализована схема обводного пути при использовании других выключателей.

Купить однофазный байпас можно в нашем интернет магазине с доставкой, монтажом и подключением. Выбрать подходящий вам вариант можно в каталоге или позвонив нам по телефону.

перекидной однофазный рубильник до 12 кВА

Купить однофазный байпас с переключателем на максимальный на 63 А

У каких стабилизаторов есть байпас?

Как уже было отмечено выше, у большинства китайских стабилизаторов функция байпас есть. Например, это популярные модели Suntek 12500ВА НН или RUCELF SRW-10000-D.
С отечественными производителями сложнее в этом плане. Многие не считают необходимым включать данную опцию в базовую комплектацию стабилизатора.
Среди известных производителей, кто придерживается иной точки зрения и не экономят на байпасе, выделим марки Энерготех и Вольт Инжиниринг (кроме серии Гибрид 7).
Кстати, стоимость данных стабилизаторов не выше их аналогов без байпаса и мы рекомендуем их тем, кто ищет надежный симисторный стабилизатор для дома.

Режим байпас в стабилизаторе

Режим “байпас” может называться по-разному

Что такое — режим «байпас»

«Bypass» с английского переводится как «обход» и означает резервный путь для гарантированного функционирования системы при возникновении аварийной ситуации.
Байпас — это функция в стабилизаторе напряжения, позволяющая выполнить коммутацию входного сигнала непосредственно на выход, минуя все функциональные блоки. Т.е. в данном режиме напряжение подается через стабилизатор к электропотребителю без выравнивания его до номинальных значений.

Принцип работы стабилизатора напряжения в режиме

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
