Для септика дренажные трубы, поля, колодцы: для чего нужны, как правильно сделать систему отвода воды по траншее из канализации своими руками, и работа отстойника

Как и куда отводить воду из септиков

Фильтрующая способность грунта

Возможность установки фильтрующего сооружения зависит от типа грунта. Так, песчаные и супесчаные почвы обладают хорошей водопроницаемостью (высоким значением коэффициента фильтрации, м/сутки). Такие почвы вполне подходят для устройства фильтрующих сооружений. Глины отличаются минимальной водопроницаемостью, а суглинки (грунты с содержанием глинистых частиц в пределах 10-30%) занимают промежуточное положение. Лёгкие и средние суглинки зачастую обладают достаточной водопроницаемостью для обустройства систем грунтовой фильтрации, а тяжелые – нет.

Наиболее точную информацию о характеристиках грунта можно получить с помощью инженерно-геологических изысканий (бурения разведочных скважин). Вместе с тем есть несколько способов самостоятельно определить пропускную способность грунта. Например, для этого в месте предполагаемого строительства сооружения подземной фильтрации делают пробный шурф, глубина которого должна быть чуть ниже ожидаемой глубины основания сооружения. Шурф многократно заполняют водой, замеряя среднюю величину времени её впитывания (минуты/часы переводят в сутки). Зная площадь смоченной поверхности шурфа (м²), его объём (м³), рассчитывают ориентировочный коэффициент фильтрации: (объём : площадь) х время = м³² в сутки = м/сутки. После чего определяют допустимую нагрузку на 1 м² фильтрующей поверхности сооружения очистки (литры в сутки) в соответствии с данными, указанными в СТО НОСТРОЙ 2.17.176-2015 «Автономные системы канализации с септиками и сооружениями подземной фильтрации сточных вод» (таблица 1).

Фильтрующий колодец

Фильтрующий колодец имеет много общего с выгребной ямой, поскольку его дно не имеет изоляции. Дренаж для септикаНеочищенные воды из септика перетекают в колодец для фильтрации и после очистки попадают в грунт.

Из-за своего достаточно примитивного устройства этот дренаж для септика несложно сделать самостоятельно. Процесс делится на несколько простых этапов:

  • для начала следует вырыть котлован, который будет больше объема септика и расположен от него под углом;
  • сделать стенки ямы при помощи кирпича, железобетонных колец или обыкновенной пластиковой бочки;
  • дно фильтрующего колодца засыпается щебнем или песком слоем от 10 до 20 см;
  • чтобы обеспечить большую скорость ухода очищенной воды в грунт, можно перфорировать стенки конструкции на расстоянии от 80 до 50 см от дна;
  • далее следует соединить дренаж с септиком при помощи гибких геотекстильных или жестких канализационных труб, а затем подключить дополнительные, вентиляционные трубы, без вентиляции в системе могут возникнуть воздушные пробки;
  • вход в септик нужно обязательно герметизировать;
  • засыпать соединительные трубы гравием – это позволит сделать впитывающую способность дренажа еще больше;
  • зарыть котлован.

Поэтому, нет ничего сложного в том, чтобы сделать дренажный колодец своими руками.

Мастера советуют сооружать дренажный колодец ниже глинистого слоя почвы, желательно в месте, где уровень грунтовых вод не поднимается выше нормы.

Прежде, чем выбрать этот вид очистки воды, нужно учесть, что строительство фильтрующего колодца должно производиться с учетом характеристик септика, а также типа почвы. Такая конструкция справится только с небольшим количеством сточных вод и подойдет только в том случае, если участком пользуются нечасто или если в доме живет максимум 1-2 человека.

Для чего необходим дренаж для септика

Большинство септиков работают по достаточно простой схеме, но оптимальной и эффективной она является только в случае правильной установки и подключения всех внутренних блоков и элементов системы. Во время переработки сточных вод, в резервуарах септика накапливается определенное их количество, которое оседает на дно в виде твердых частиц, и преобразовывается в ил. Возможно это благодаря факторам, описанным нами в предыдущих статьях, где мы общались о работе септиков.

Очень желательно посоветоваться о выборе дренажа под септик и со специалистами на месте приобретения ЛОС, ведь каждое очистное сооружение имеет собственные особенности

Осевшая часть остается в резервуаре, а очищенная вода отводится в грунт через дренажную систему. Стоит заметить, что при качественной очистке воды, она может достигать очень высокой степени чистоты, но определенная часть загрязнений все же в ней остается. Если же воду не очищать, она будет уходить в грунт в довольно нежелательном виде, в следствии чего развиваются не только неприятные ароматы поблизости ЛОС, но также и увеличивается риск заболеваний путем заражения различными инфекциями.

Риски имеются и в том случае, если такая вода сбрасывается неправильно, и не всасывается в грунт на определенной глубине. Конечно, можно возразить этому, ведь есть множество случаев, когда вода отводится в канавы и реки. Но это только пока дачники не поплатились огромными штрафами за загрязнение экологии. В ином случае, данный факт должен быть зафиксирован и разрешен, а вода из септика должна быть максимально очищена.

С дренажными тоннелями работали немногие, так как данная система не всем подходит по расходам

Далее DachaDecor.ru предлагает рассмотреть наиболее качественные и популярные системы отвода очищенных вод из септика – дренажные колодцы, поля аэрации и дренажные тоннели.

Виды дренажных устройств

Лишь малая часть сточных вод, проходящих очистку через септик, оседает в виде твердых отходов. Основная масса в виде осветленной жидкости отводится в грунт или расположенный поблизости водоем.

При выборе способа дренажа ориентируются на два параметра:почвенный состав на участке и горизонт залегания подземных водПри выборе способа дренажа ориентируются на два параметра:почвенный состав на участке и горизонт залегания подземных вод

Ключевое значение при выборе типа системы имеет стоимость сооружения. Если дренажный колодец можно построить своими руками, то для создания фильтрационных тоннелей придется значительно потратиться на приобретение специального оборудования.

Для чего нужна дренажная система?

Для чего нужна дренажная система для септика? Монтаж труб и колодца для отвода водыВозможность установки фильтрующего сооружения в септике зависит напрямую от типа почвы. Песчаные и супесчаные типы почв обладают повышенной водопроницаемостью. Глины не пропускают воду, а тип грунта суглинок занимает среднее положение по водопроницаемости.

Если допустить маленький недочет при создании септика, то могут возникнуть негативные последствия:

  • загрязнение территории;
  • выход из строя канализации;
  • ухудшение условий проживания в частном доме.

Важно. Мало кто хочет получить у себя во владениях маленькую «экологическую катастрофу». Из этого следует, что важно не только позаботится о самом септике и его установке, но и обустроить дренажную систему.

Собственно колодец для септика – важная составляющая для устройства закрытой разновидности. Уже готовые рассматриваемые колодцы обладают небольшой массой. Наличие такого дренажного колодца не позволяет переполниться локальному чистому сооружению и обеспечивает дренирование воды в грунт.

Для чего нужны и какие бывают дренажные колодцы

Частный дом или дача часто расположены в местности, подверженной заболачиванию, их фундаменты могут постепенно разрушаться под воздействием грунтовых вод. Также, хозяева часто сталкиваются с тем, что нет канализации, а значит некуда девать воду из септика.

Бывает вероятна угроза подтопления жилых и нежилых построек, в особенности таких как погреб, гараж, баня, сад и огород. В этих случаях необходим дренажный колодец, а возможно и целая дренажная система.


Собирать в подземную ёмкость избытки вод, самотёком или подавая насосами, с постоянным или периодическим их удалением – вот в чём смысл колодца для дренажа. Система устанавливается один раз и будет работать в течение всего времени эксплуатации дома.

Но в процессе использования сливной колодец требует периодической чистки. Для этого с дна засорённого колодца струей воды поднимают илистые отложения с последующей их откачкой или сливом.

Устройство дренажного колодца может быть трех типов:

  1. Смотровые (инспекционные), дренажный колодец для канализации, расположенные в местах поворота и пересечения дренажных труб или через каждые 40-50 метров дрен, периодически их чистят, а если нет слива – откачивают. Для обустройства таких колодцев бывает достаточно использовать трубу диаметром от 34 см.
  2. Коллекторные (водоприёмные) – это конечные пункты слива вод, чаще всего только поверхностных (ливнёвых, тающих, ручейных), с их откачкой в канализацию, водоём, или использованием для хозяйственных нужд. Отличаются довольно большим объёмом, часто непроницаемым дном, для них обычна встроенная лестница. Размещение насоса и обслуживающие процедуры накладывают ограничения по их диаметру – не менее 70 – 100 см.
  3. Тампонажные (поглотительные, фильтрационные), их располагают в местах, которые хотят избавить от луж, например после мойки машин. Вокруг них предполагается насыпка большой массы скальника, щебня, отсева, как для подвода воды к колодцу, так и для отвода через его дно в глубокие водные горизонты. В частности, дно тампонажного колодца засыпают слоем щебня толщиной 30 см. В этом устройстве происходит частичная бактериальная и механическая очистка стоков, с периодической промывкой или механическим извлечением наносов ила и песка.

В случаях колодцев смешанного типа, их функции накладываются, а устройство дренажного колодца изменяется. Так, водоприёмный колодец может сбрасывать воду в тампонажный.

В этом случае ему не требуется герметичное дно и он может обойтись без насоса, но при этом нуждается в периодическом осмотре и очистке, наподобие инспекционного колодца.

Фильтрующие колодцы

Самые простые сооружения – фильтрующие колодцы. Их главное достоинство – компактность. Однако устраивать такое сооружение можно только тогда, когда объём стоков небольшой (до 1 м³/ сутки), грунты обладают хорошими фильтрующими способностями, а УГВ расположен глубоко под землёй (ниже 3,5-4 м). Колодцы выполняют из бетонных колец, полиэтилена, полипропилена, стеклопластика и пр. В их стенах должны быть равномерно распределённые отверстия диаметром 40-60 мм и общей площадью не менее 10 % поверхности стен.

Колодцы заглубляют в грунт на 2,5-3 м, устанавливая на гравийно-щебёночное основание высотой не менее 20 см. В нижней их части предусматривают собственно фильтр в виде засыпки из гравия и щебня. В зависимости от типа грунта, варьируется фракция засыпки: в песках – 20-40 мм, в супесях – 5-20 мм, в суглинках – 3-10 мм. Не допускается применять известковый или доломитный щебень из-за их недолговечности. Высота фильтра может колебаться от 20-30 см в случае песчаных грунтов до 1 м в случае легких и средних суглинков. Снаружи колодец также засыпают гравием и щебнем (ширина слоя – 30 см) до входящей из септика трубы, затем обычно накрывают геотекстильной мембраной и засыпают грунтом. Мембрана препятствует проникновению грунта в фильтр. Сверху колодец закрывают люком с крышкой из чугуна, пластика и пр.

Если объёма одного сооружения недостаточно, можно предусмотреть два и более колодца с системой перелива.

Как устроить поле фильтрации

Параметры для обустройства фильтрационного поля должны определяться в зависимости от того, каков тип грунта и насколько он пригоден для самоочищения. Последовательность обустройства поля фильтрации для септика будет следующей:

  • Выкапывают траншею и на ее дно слоем засыпают очищенный песок. Толщина слоя должна быть примерно 10 см.
  • Сверху на устроенную подушку из песка надо засыпать слой щебня с фракцией 20-40 мм. У щебневого слоя должна быть толщина около 35 см.
  • Теперь на щебневый слой укладывают дрену и вновь сверху засыпают ее щебнем. На слой из щебенки толщиной 10 см поверх настилают геотекстиль – это защитит систему от заиливания.
  • После этого траншея засыпается слоем грунта.

Поле фильтрации в дренажной системе для септика

Видео: дренажная система из старых покрышек

Дренажную систему можно соорудить из подручных материалов.

Как сделать дренаж на участке из автопокрышек,показано в видеоролике:

Поля фильтрации

Когда объём стоков превышает 1 м³ в сутки, грунты достаточно хорошо фильтруют, а УГВ находится ближе к поверхности земли, можно обустроить поля фильтрации. Они представляют собой сеть дренажных труб диаметром не менее 100 мм, уложенных с небольшим уклоном на глубине не менее 50 см. Зачастую используют обычные пластиковые канализационные трубы, в которых делают пропилы шириной 5-10 мм на половину диаметра.

Количество, длину труб, схему их расположения (ёлочкой, замкнутым контуром и пр.), а также минимальное расстояние между ними выбирают, исходя из фильтрующих свойств грунта и объёма стоков, которые будут поступать в систему.

Трубы укладывают на подушку из гравия и щебня высотой не менее 20 см. После чего засыпают тем же фильтрующим материалом – на 5-10 см выше верхней части труб. Затем настилают геотекстильную мембрану и засыпают грунтом.

Тонкости монтажа полей фильтрации

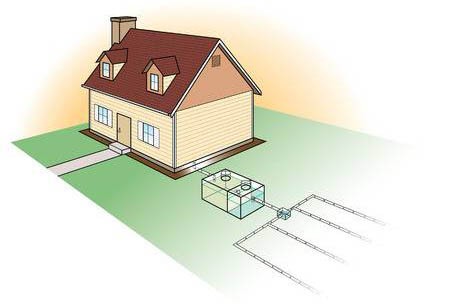

Дренажные поля представляют собой конструкции из ряда проложенных параллельно трубопроводов, которые размещены в верхних слоях грунта.

Грамотно сконструированные поля фильтрации способны доочистить стоки еще на 20-30%Грамотно сконструированные поля фильтрации способны доочистить стоки еще на 20-30%

Поля фильтрации могут занимать площадь от нескольких метров до сотен квадратных метров. Производительность системы напрямую зависит от длины смонтированных дренов.

Сооружение дозирующей камеры

Для обеспечения равномерного притока сточных вод на выходе из септика сооружают дозирующую камеру. Она представляет собой резервуар вместительностью до 1 куб./метр. Под ее обустройство можно использовать готовую пластиковую емкость соответствующего объема.

Траншеи размещают на равноудаленном расстоянии в 1,5-2 метра параллельно друг другуТраншеи размещают на равноудаленном расстоянии в 1,5-2 метра параллельно друг другу

Дно каждой траншеи выстилают фильтрующим слоем, используя для этого гравий или песок. Толщина слоя должна оставлять 20-25 см. На дно траншеи укладывают перфорированные трубы, основная задача которых – осуществлять распределенный сброс воды.

Совет: чтобы отверстия перфорированных труб уберечь от заиливания, перед укладкой изделий обмотайте их геотекстилем.

Звенья распределительного трубопровода соединяют между собой посредством канализационных фитингов-тройников в шахматном порядке.

Рассчитать суммарную длину траншей проще всего, воспользовавшись таблицейРассчитать суммарную длину траншей проще всего, воспользовавшись таблицей

При укладке труб важно соблюдать наклон в 2% в противоположную сторону от колодца с тем, чтобы обеспечивать беспрепятственный самотек сточных вод. Траншеи с уложенными трубами засыпают слоем гравия. Чтобы свести к минимуму риск повреждения дренажа, сверху траншей прокладывают помосты. По этой же причине запрещается рядом с местами, где проложены трубы, высаживать кустарники и деревья.

Как осуществляется фильтрация сточных вод

При попадании в канализацию сточные воды проходят следующие ступени фильтрации:

  1. Сперва стоки, попавшие в септическое сооружение, должны отстояться в первом отделении. Оно оснащается специальной мембранной защитой, ее задача – не пускать внутрь пену и газы;
  2. Очистившись, жидкость под давлением следующих за первыми стоков переходит в следующее отделение, где примеси будут расщепляться под воздействием спецсредств. После вступления в реакцию с химическими средствами примеси превращаются во взвеси;
  3. Взвесь в заключительном отделении септика будет выпадать в осадок, а получившаяся жидкость после очистки переходит в распределительный резервуар, из которого поступает в дренажные каналы.

Следует строго соблюдать минимальное расстояние от источников чистой воды.

В процессе очищения стоков особенную роль играют анаэробные бактерии. Они попадают внутрь септика при использовании специальных химических средств и помогают обеспечить хороший уровень очищения. Эти бактерии выполняют и еще одну функцию – защитную, с их помощью системе не грозит опасность заиливания.

Но септик не всегда способен расщепить все примеси полностью – в этом случае они остаются внутри и, постепенно накапливаясь, снижают эффективность работы. Чтобы очищать септик по мере его загрязнения, следует оснастить его специальным люком, через который, при помощи ассенизаторской машины, будут удаляться остатки примесей, оседающие внутри.

Заранее надо позаботиться о том, чтобы ассенизаторы могли беспрепятственно подъезжать к септику для его очистки. Для этого необходимо перед монтажом септика и дренажной системы, составить план, на котором будет указанно местоположение септика и возможные пути подъезда.

Чтобы обеспечить септику возможность бесперебойной службы, надо свести к минимуму проникновение в него вредных и ядовитых примесей, нерастворимых добавок. Они могут оказать не самое лучшее влияние на работу септика и намного уменьшить время его службы.

Надеюсь, что материал изложенный в данной статье, помог ответить вам на вопрос, как правильно сделать дренаж для септика. Удачного строительства!

Не забываем про вентиляционный стояк

В каждой из трех описанных систем надо предусмотреть вентиляционный стояк для притока воздуха, а в верхней части — фановую трубу для его вытяжки. Через стояк из септика удаляются токсичные газы и неприятные запахи, а еще таким образом можно уберечься от срыва гидрозатворов в канализации.

Людмила Губаева

Недвижимость Татарстан

Что делать если дренажное сооружение заилилось

Может происходить как при нарушении технологии монтажа, так и при естественном заиливании грунта в течение времени. Потребуется ремонт — выемка огромных объемов почвы, замена засыпки и полная перекладка коммуникаций, что будет сложнее создания новых аэрационных полей.

Дренажные фильтрующие колодцы почистить в некоторых случаях реально. Для этого следует убрать максимально возможное количество щебня из донного фильтра и заменить его на новый. Однако, при сильном заиливании поможет вкапывание на одно кольцо или установка колодца заново.

Заключение. Главными факторами при выборе и монтаже системы почвенной фильтрации стоков являются:

  • Правильный расчет производительности;
  • Учет типа почвы и УГВ;
  • Соблюдение технологии установки.

В этом случае срок эксплуатации фильтрующих сооружений составит не менее 20 лет без необходимости обслуживания и вмешательств.
