Гофра для электропроводки – назначение, виды и монтаж

При монтаже электропроводки в жилищном и гражданском строительстве часто возникает вопрос: как защитить кабель от повреждений и внешнего воздействия и при этом обеспечить доступ к нему в случае аварийных ситуаций. Помогут в этом гофрированные трубы из пластика, способные выдерживать требуемые механические нагрузки. По своему составу и особенностям конструкции гофротрубы делятся на несколько разновидностей, рассчитанных на различные условия эксплуатации.

Источник: https://www.iek.ru/native/gofrotrubi/

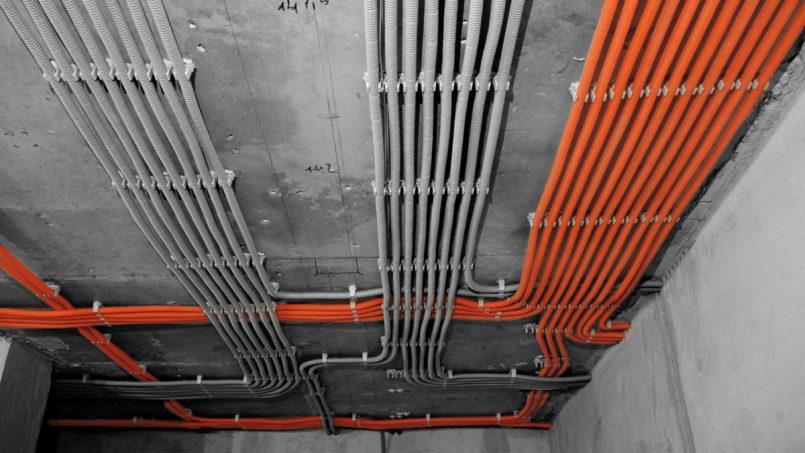

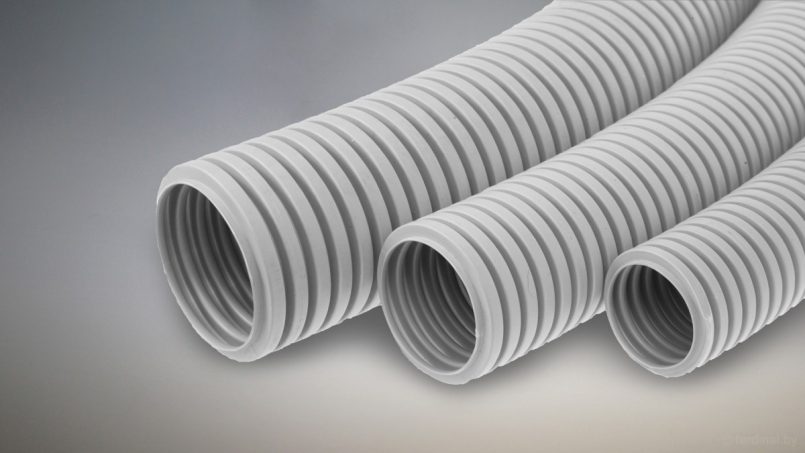

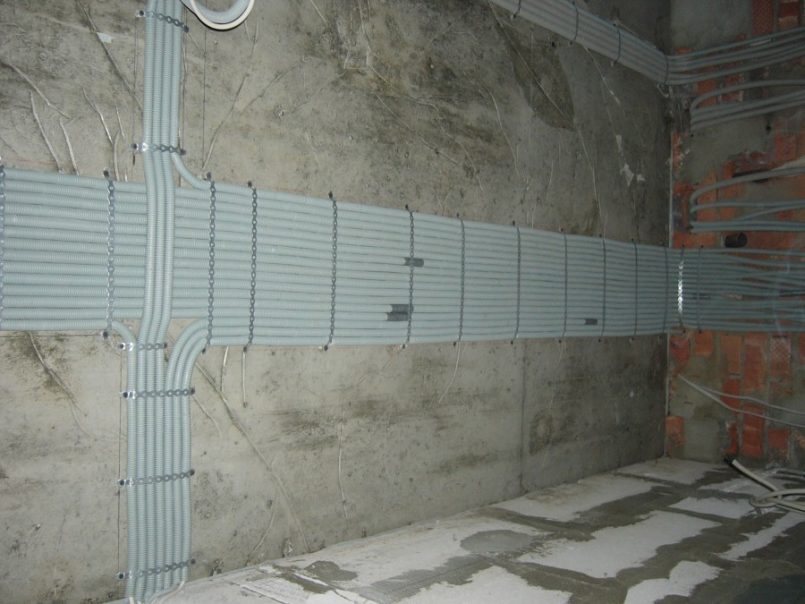

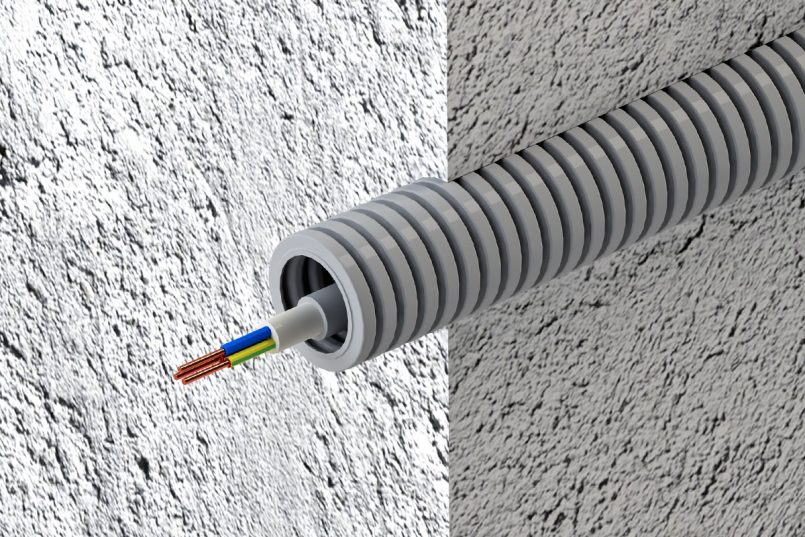

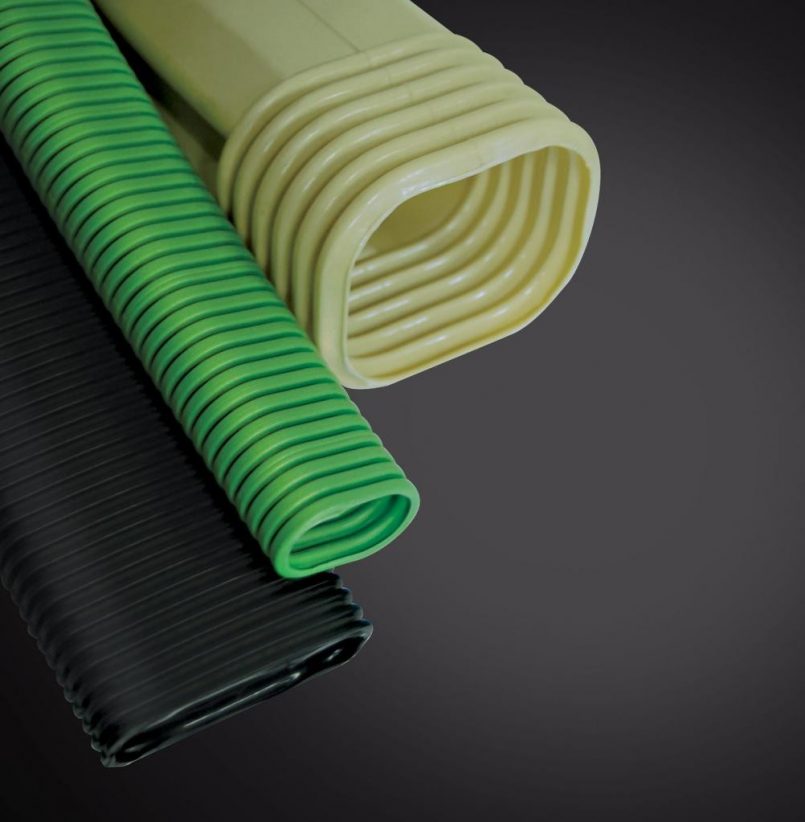

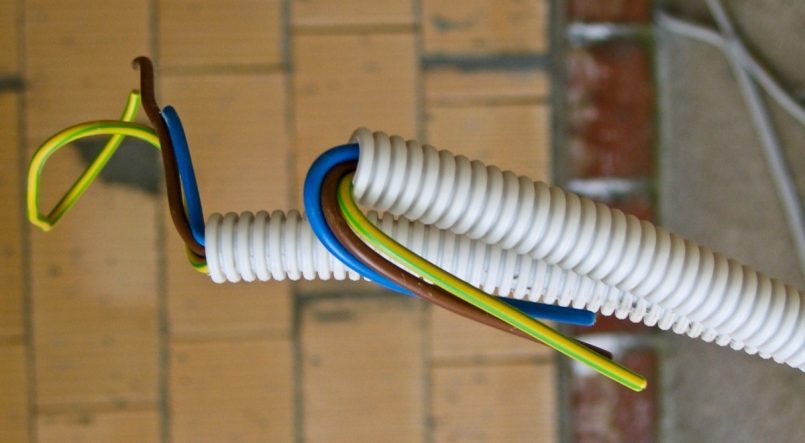

Что такое гофрированная труба

Одно из ключевых требований безопасной эксплуатации электрооборудования — защита электрических кабелей и проводов. Проводка, конечно, имеет собственную изоляционную оболочку, но она не всегда способна защитить токопроводящие жилы, особенно если сеть прокладывается в грунте, кирпичной стене или бетонной стяжке.

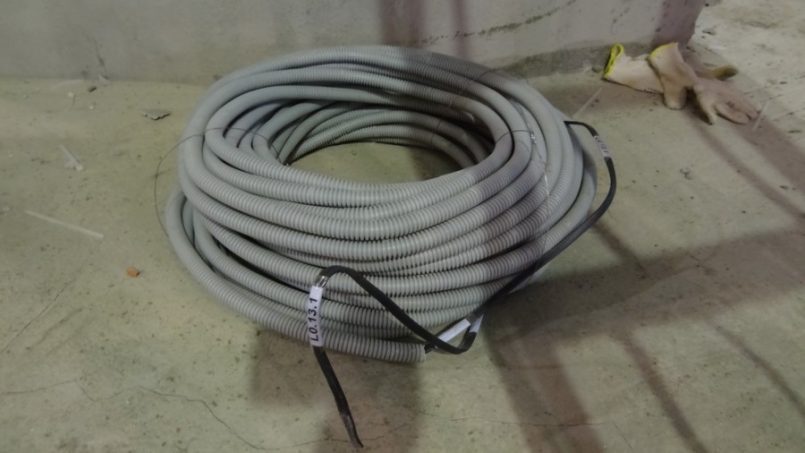

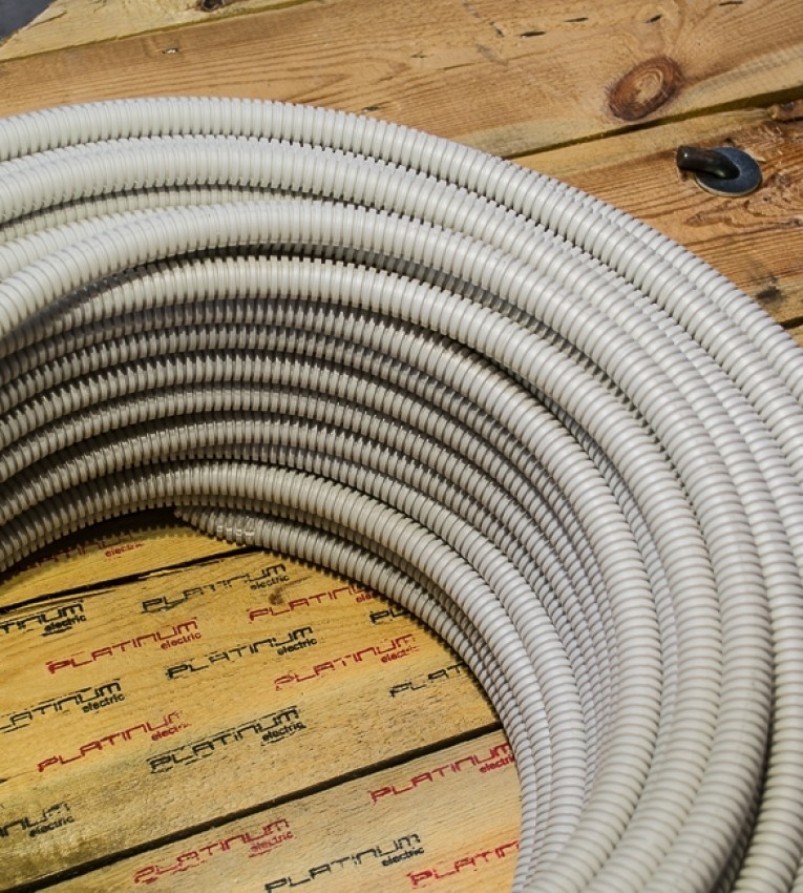

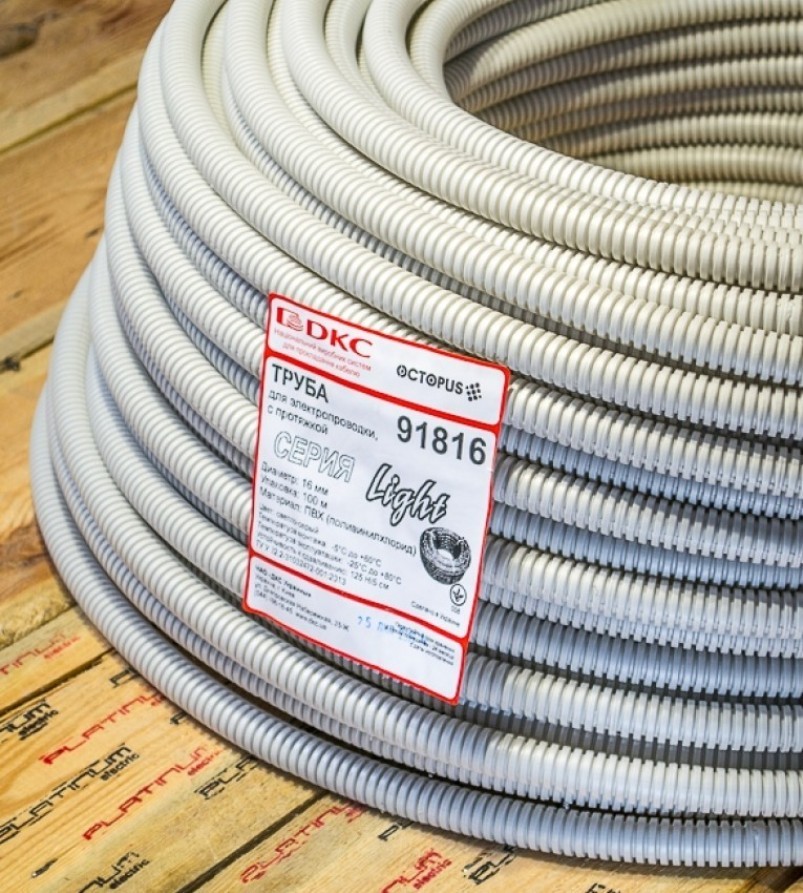

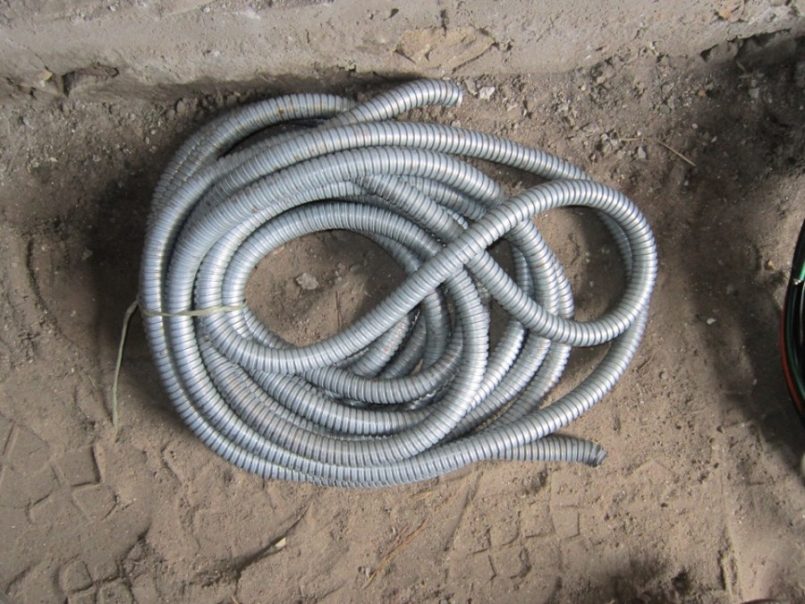

Кабель-канал в бухте

И если изоляция испортится, могут возникнуть короткое замыкание, пожар. Раньше электропроводка изолировалась различными приспособлениями, например, пластиковыми или металлическими перфорированными коробами. Сейчас провода можно упаковать более удобным и практичным способом — используя гофрированную полимерную трубу.

Ее основная функция — защита проводников от повреждений и других негативных воздействий. На изоляционный слой проводки, ее сохранность могут действовать влажность, ультрафиолетовое излучение, температура. Если закрыть кабеля гофротрубой, их срок службы увеличится в разы. Также гофрированное изделие обеспечивает пожаробезопасность проводки, если та укладывается под горючей отделкой.

Эффективна гофра и при укладке в стяжке — предотвращает перегиб и деформацию проводов, обеспечивает к ним быстрый доступ. Кроме защитных функций, гофра используется как добавочный барьер между человеком и проводами, по которым движется ток.

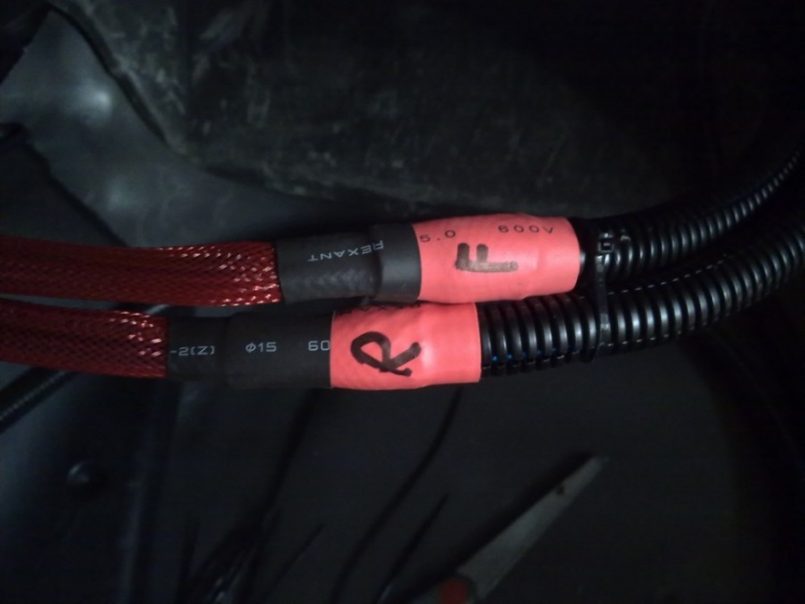

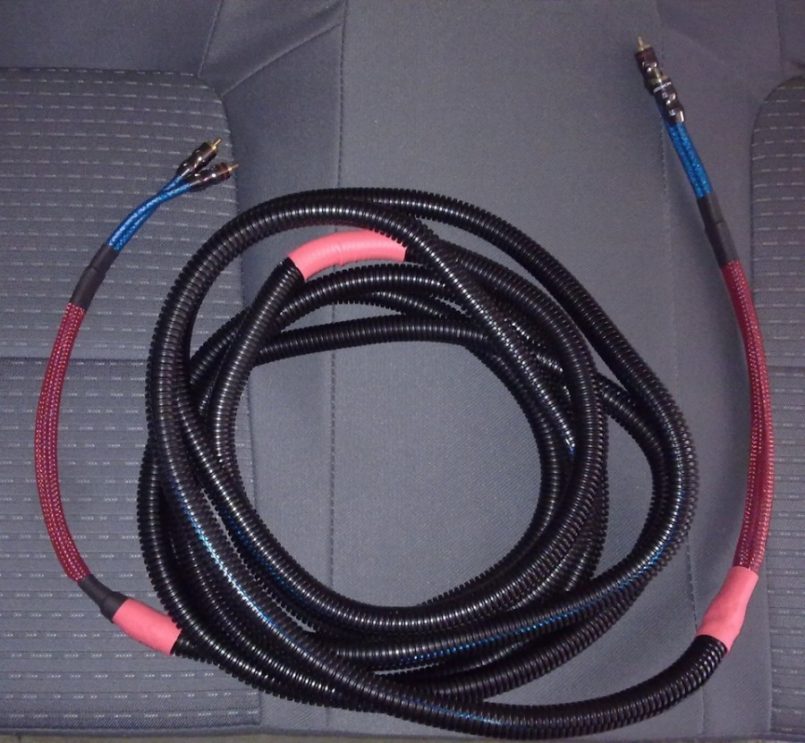

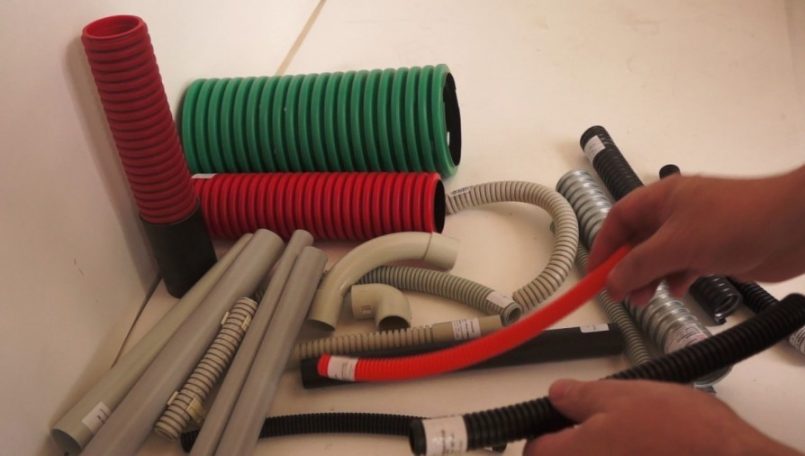

Классификация по назначению:

• трубы для прокладки кабелей. Изделия, используемые при электромонтажных работах. Продаются в бухтах по 50 и 100 м. Их диаметр 16-65 мм. Дополнительно продукция может комплектоваться зондирующей проволокой, упрощающей прокладку. Материалом таких труб может служить нержавеющая или оцинкованная сталь. Такие изделия обладают повышенной устойчивостью к негативным воздействиям, но не имеют диэлектрических свойств. Чаще всего применяются при прокладке на улице в условиях открытого воздуха;
• канализационная гофротруба. Изготавливается из ПВХ или ПП и имеет больший диаметр по сравнению с изделиями для кабелей (110-300 мм). С ее помощью прокладывают внутридомовую, санитарную, общесплавную, безнапорную, ливневую канализации.

Для канализации нужен особый вид

Источник: https://rusenergetics.ru/provoda-i-kabeli/gofrirovannaya-truba

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

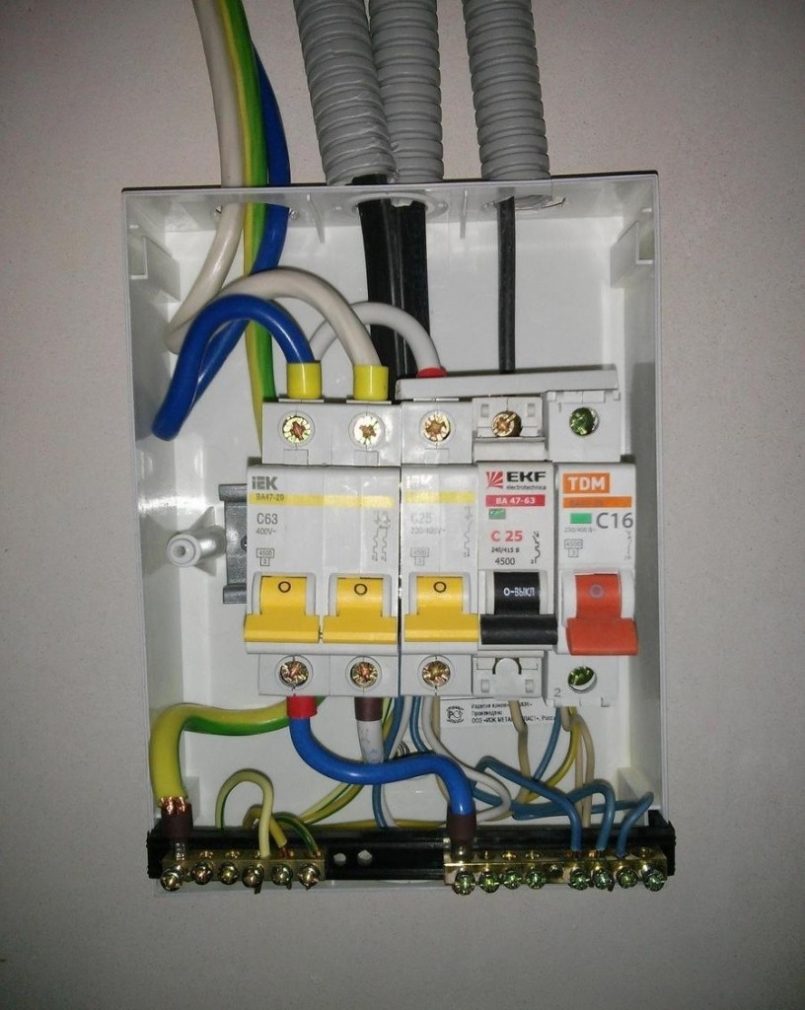

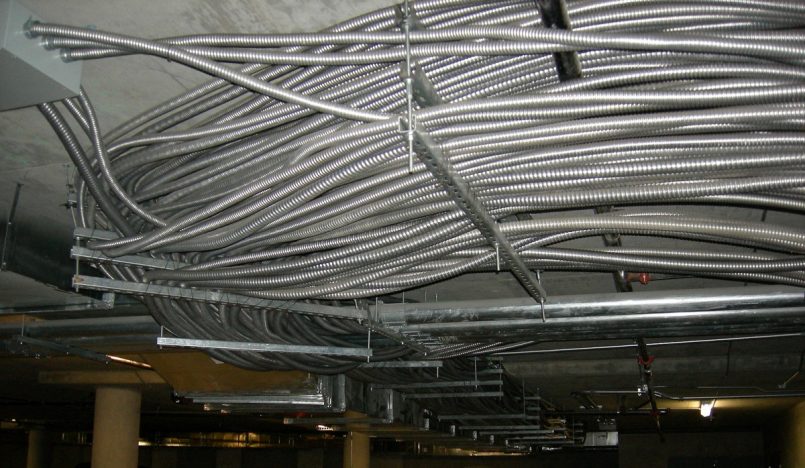

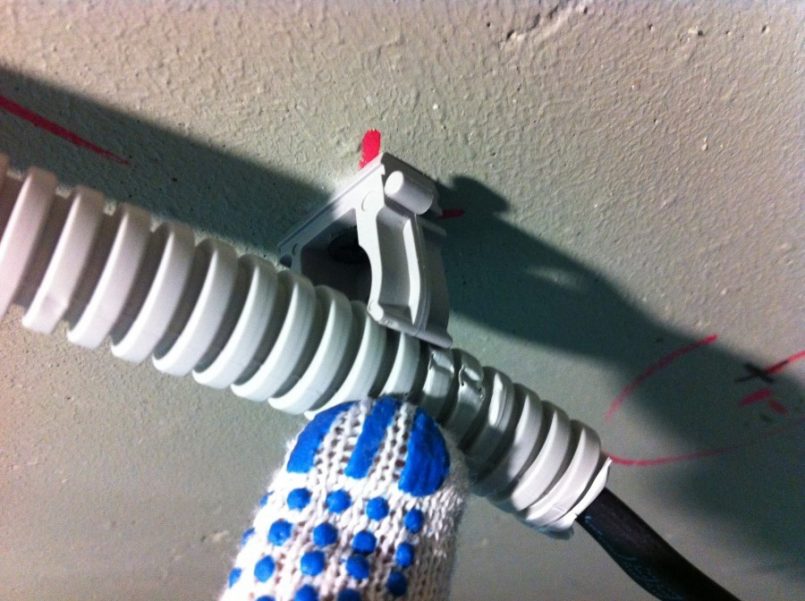

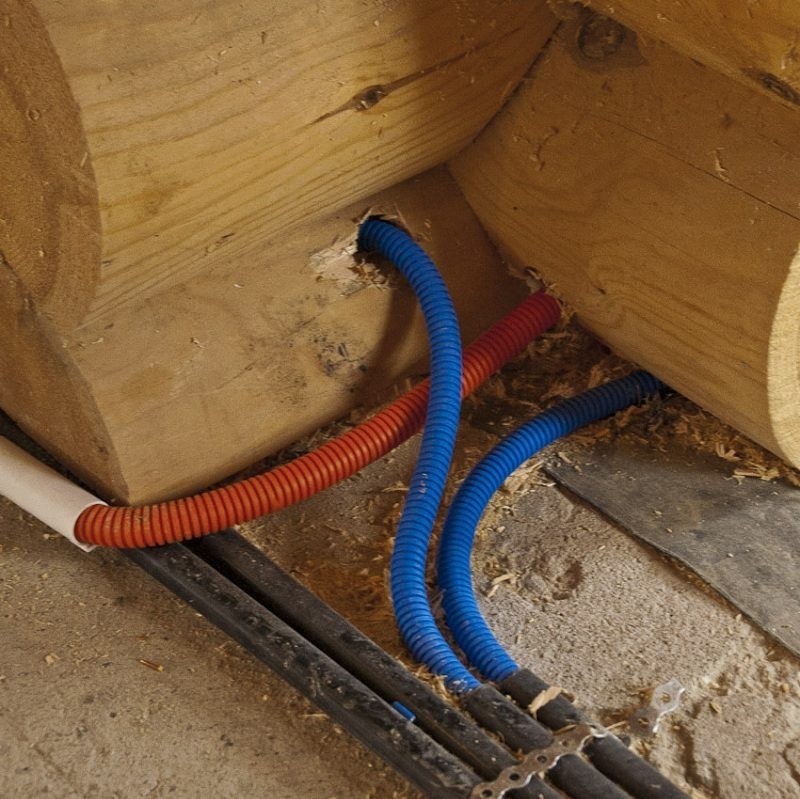

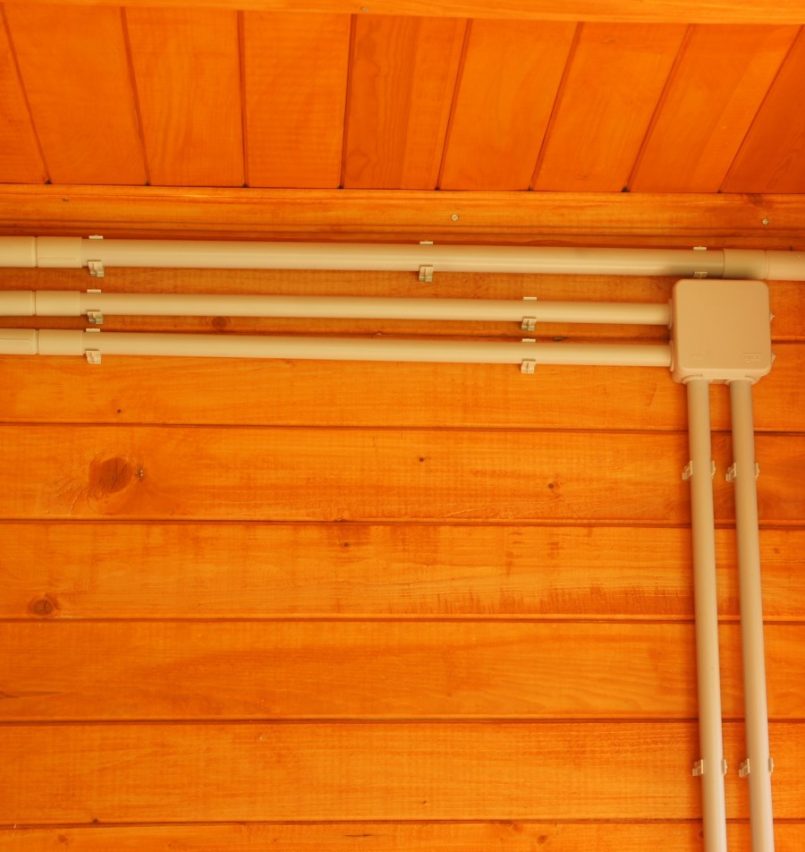

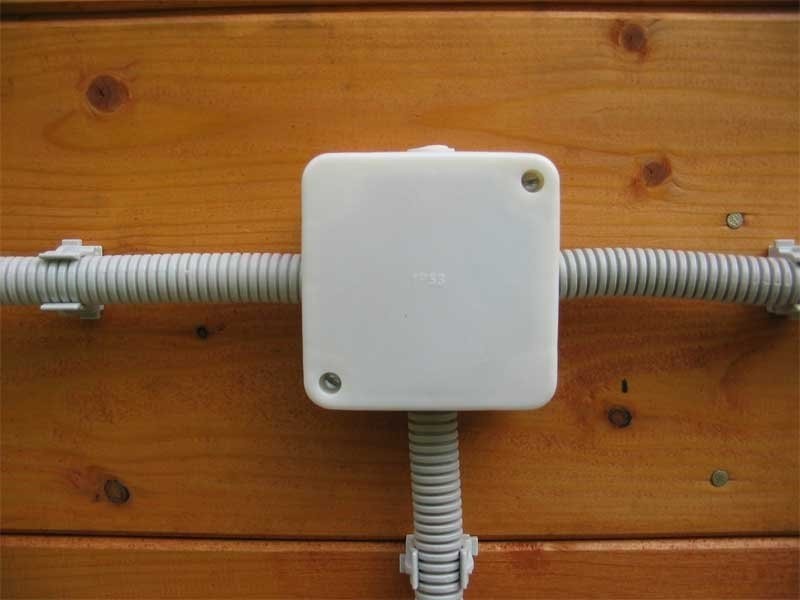

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

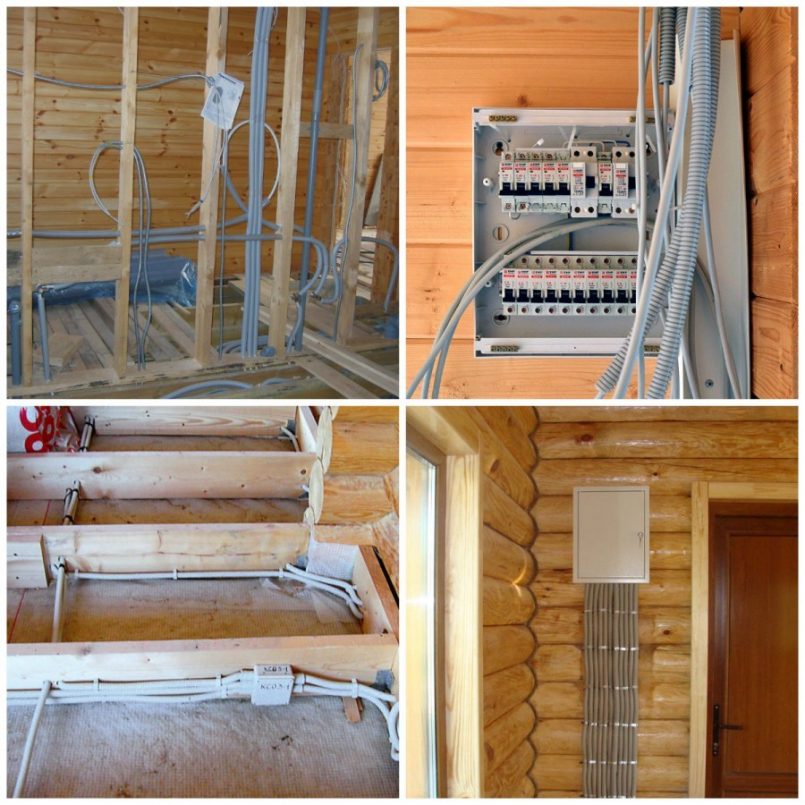

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

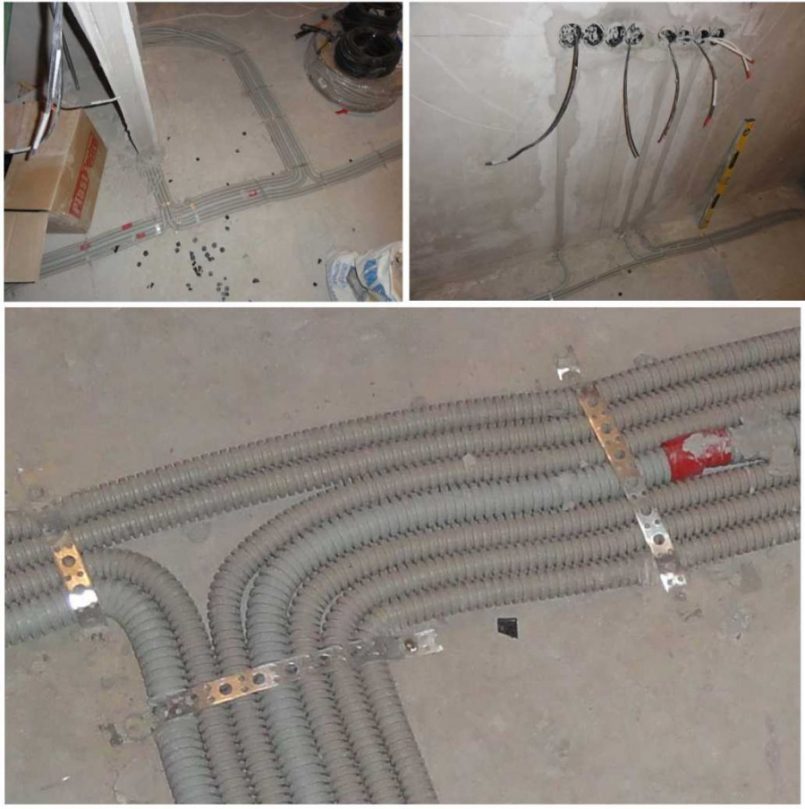

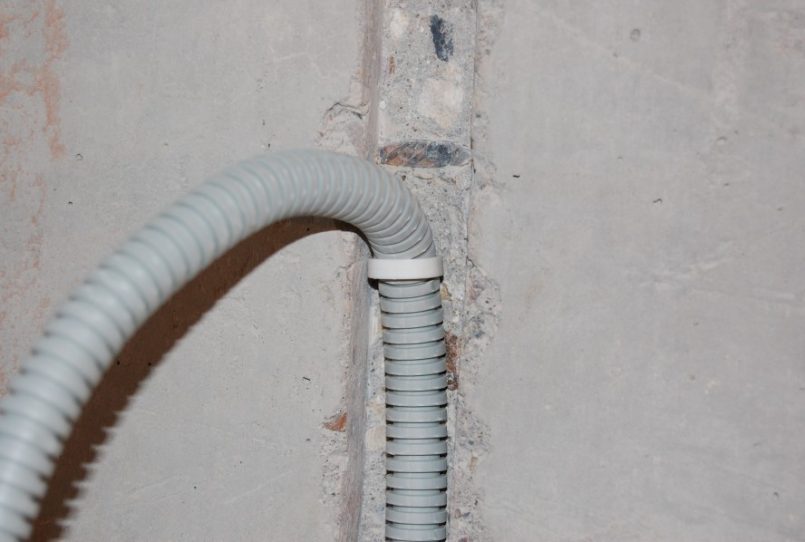

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

• Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

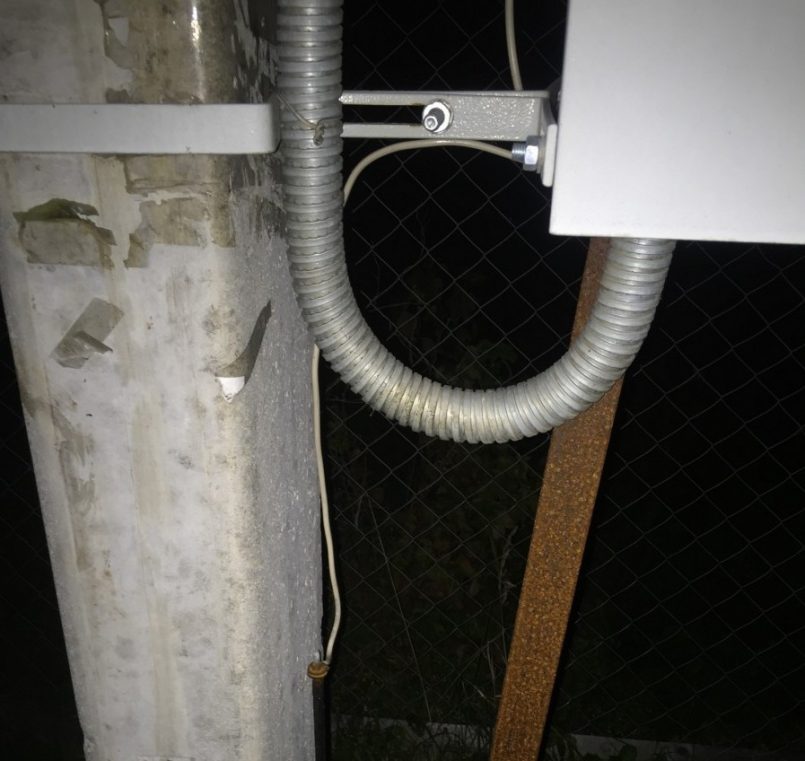

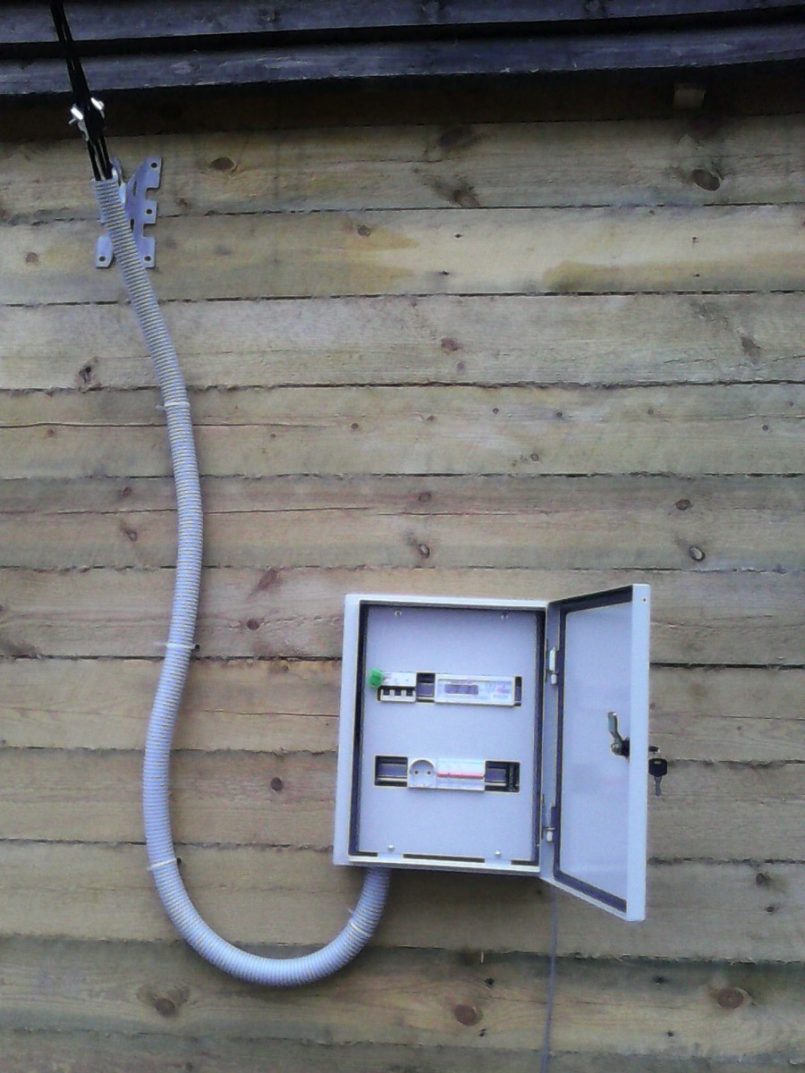

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Источник: https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/gofra-dlya-elektroprovodki.html

Классификация по условиям эксплуатации

Гофротрубы производятся из разных материалов: ПВХ (поливинилхлорид) и ПНД (полиэтилен низкого давления). В отличие от гладких труб, гофрированные обладают гибкостью, прокладка кабеля с их помощью осуществляется с минимальными трудозатратами и практически не требует дополнительных аксессуаров.

Гофротрубы ПВХ используются для прокладки силовых и слаботочных линий внутри зданий и сооружений и рекомендуются для открытого монтажа кабеля по потолку. Большим преимуществом гофротруб из ПВХ является их пожаробезопасность (соответствует ГОСТ Р 53313-2009).

Они изготавливаются из самозатухающего пластика, не поддерживающего горение, что исключает возникновение пожара при коротком замыкании.

Гофрированные трубы из ПВХ обладают достаточно высокой прочностью на сжатие, но при этом низкой ударной прочностью. Поэтому их не рекомендуется использовать в таких условиях, где возможно возникновение ударных нагрузок, например, при монтаже гофротрубы ПВХ по полу есть риск, что на нее могут наступить или уронить груз. При нарушении целостности трубы придется перекладывать всю трассу, что очень трудоёмко и дорого.

Источник: https://www.iek.ru/native/gofrotrubi/

Преимущества и недостатки гофрированных труб

У таких изделий есть как плюсы, так и минусы. Достоинства следующие:

• долговечность. Труба способна прослужить больше 50 лет, причем без потери свойств;
• влагостойкость;
• негорючесть;
• обеспечивает защиту кабелей в широком диапазоне температур;
• малый вес. Это облегчает транспортировку, монтаж;
• химическая устойчивость;
• пластик — отличный диэлектрик;
• позволяют быстро получить доступ к поврежденному кабелю;
• универсальность (подходят для проводов, канализации);
• гибкость. Для соединения, конечно, могут пригодиться уголки, фитинги и другие элементы, но в целом гофротруба может прокладываться даже в местах с перепадом рельефа;
• защищают содержимое от механических повреждений, влаги, огня и других воздействий;
• устойчивость к ржавчине. В отличие от аналога из нержавеющей стали пластиковая гофротруба действительно служит десятками лет.

Что до недостатков, здесь все зависит от материала трубы. Одни изделия плохо переносят механические воздействия, другие — повышенные температуры. Чтобы исключить нежелательные последствия, в каждой области применяют конкретную гофру. Минус, объединяющий всю гофрированную продукцию — сложности с очисткой (между ребрами со временем собирается много пыли).

Преимуществ у гофропродуции очень много

Источник: https://rusenergetics.ru/provoda-i-kabeli/gofrirovannaya-truba

О чём говорит цвет гофрированной трубы

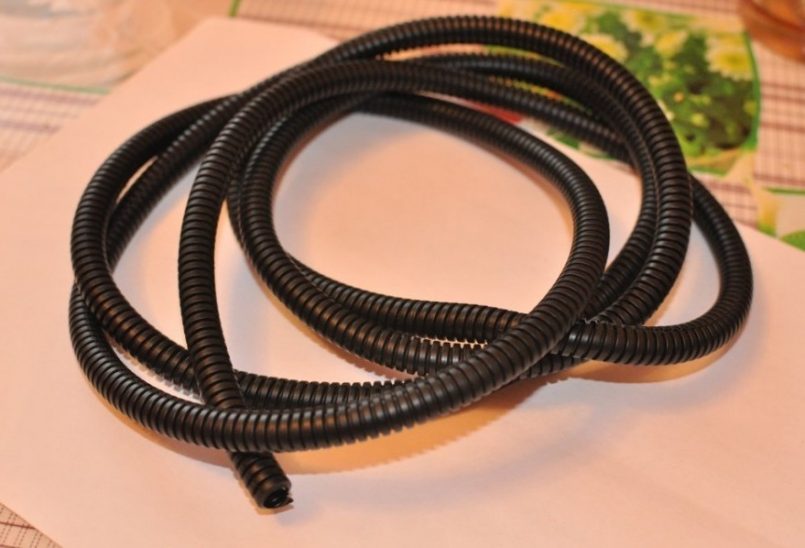

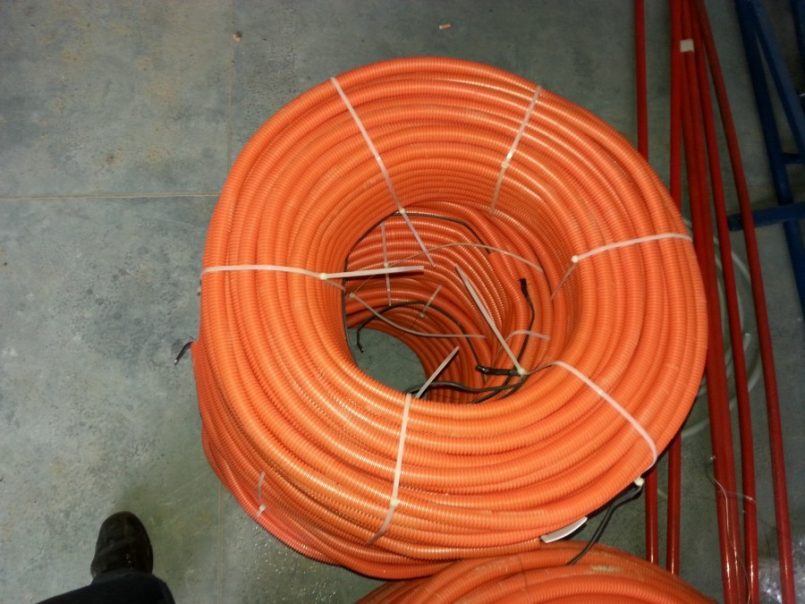

По цвету гофрированной трубы из ПНД можно понять ее предназначение. Как правило, черные трубы используются для прокладки силовых линий, а оранжевые – для выделения слаботочных коммуникаций. При этом чёрный ПНД содержит специальный пигмент, обеспечивающий защиту от УФ-излучения.

Гофрированные трубы из ПВХ окрашивают в серый цвет. Они не поддерживают горение, но менее устойчивы к УФ-излучению, поэтому применяются внутри зданий.

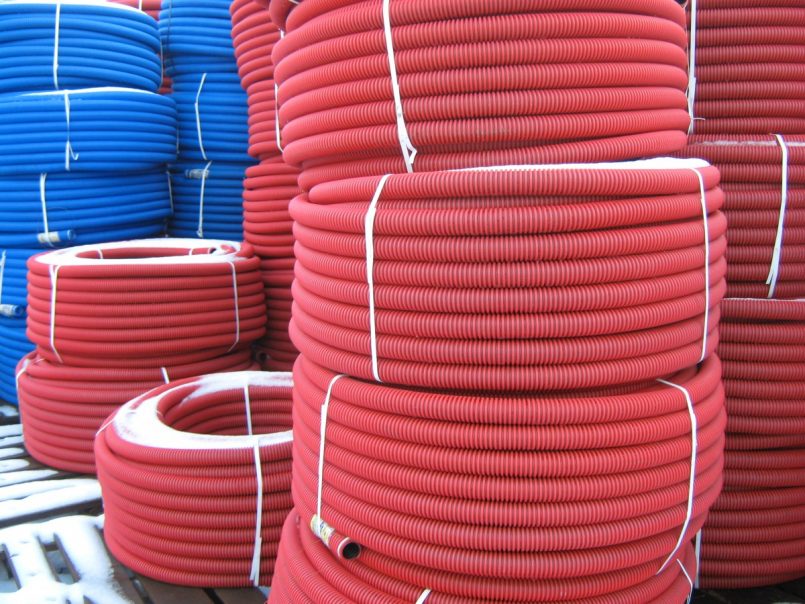

В последнее время некоторые производители начали менять цветовую маркировку, например, трубы ПНД выпускать серыми, а ПВХ – черными, гофротрубы делают красными, синими, под цвет дерева… Чтобы не запутаться в разнообразии такой продукции, следует обращать внимание на информацию на этикетке.

Источник: https://www.iek.ru/native/gofrotrubi/

Особенности правил стандартизации гофротруб

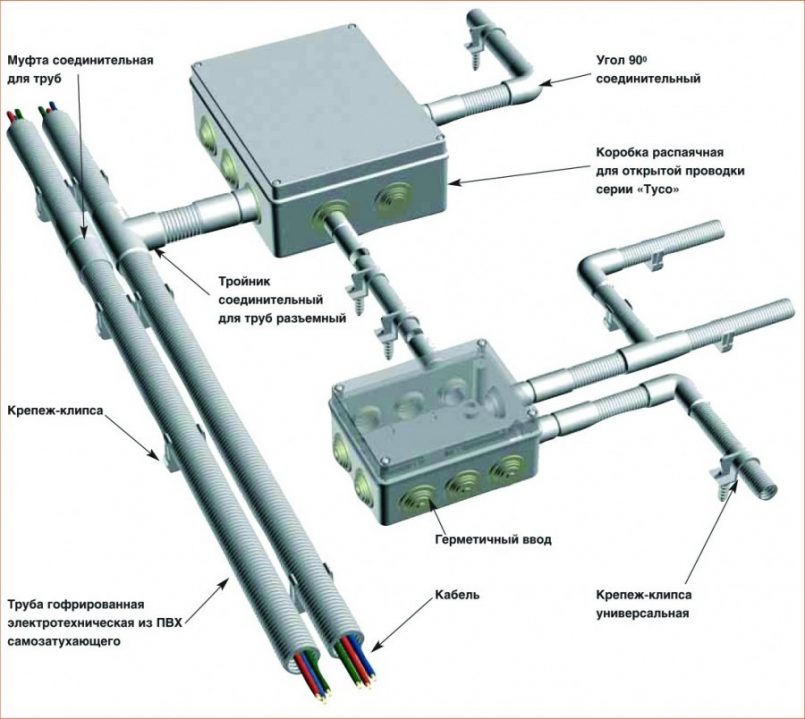

Как указывалось ранее, гофротрубы стандартизируются согласно правилам прокладки трубных систем для кабелей ГОСТ Р МЭК 61386.1-2014. В документе указываются условия конструирования таких систем, правила грамотного соединения элементов между собой. Рассматриваемые гофротрубы должны проходить исследования с соблюдением параметров, включающих определённую температуру окружающей среды.

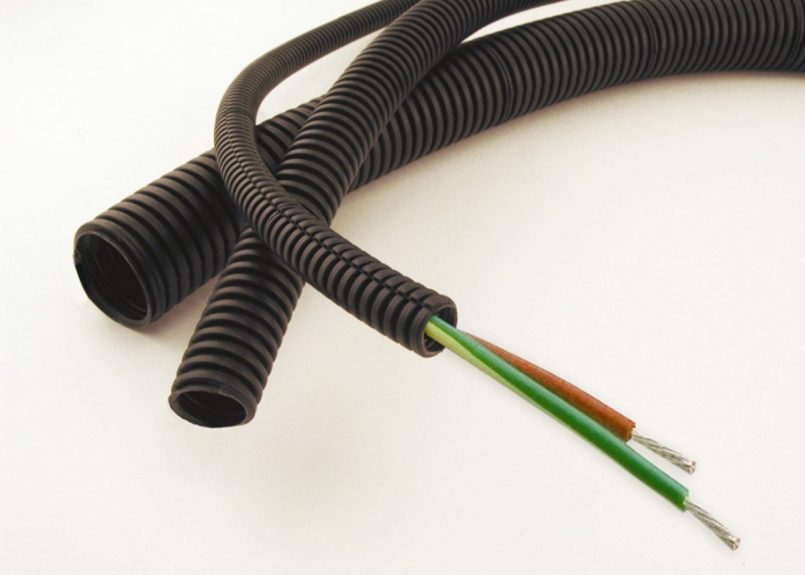

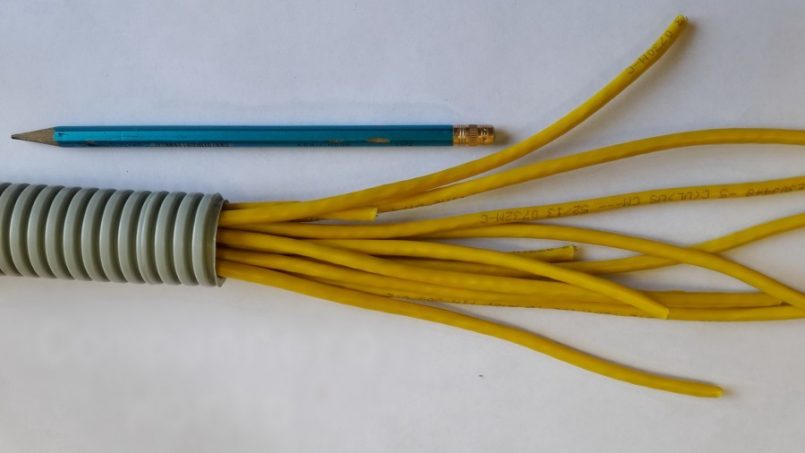

Так выглядит гофра для кабеля Источник proumnyjdom.ru

Каждой разновидности этих материалов присваивается классификационный код, маркировка согласно степени сопротивления сжатию, разрушению, удару, изгибу, растяжению, подвесной нагрузке, воздействию допустимой температуры окружающей среды, по электрическим характеристикам, по степени защиты от внешних воздействий, по степени защиты от пожара и возгорания. Также регламентируется уровень возможности проникновения воды, твёрдых частиц, в том числе пыли, грязи и других.

Степени защиты, обозначаемые как IP, указываются в правилах ГОСТ 14254-2015, которые соответствуют международному стандарту IEC 60529:2013. В этих правилах чётко прописаны основы сертификации различных защищённых материалов, которые маркируются с помощью указания степени защиты от внешних воздействий. Состав IP-кода подробно расписывается с расшифровкой каждой буквы и цифры из шифра, в том числе вспомогательных символов.

Источник: https://m-strana.ru/articles/gofra-dlya-kabelya/

Правила монтажа подземных электрических коммуникаций

Нормативные требования к размещению подземных инженерных сетей, включая электрические и информационные, приведены в СП 42.13330.2011 «Градостроительство. Планировка и застройка городских и сельских поселений». Этот документ закрепляет приоритет подземных сетей над воздушными. При прокладке подземных коммуникаций применяют двустенные гофрированные трубы из ПНД сусилием на сжатие более 450 Н на 20 см при температуре 20 °С.

Глубина укладки магистральных коммуникаций в защитных гофрированных трубах должна быть не менее 1,2 м от поверхности, а внутризоновых – не менее 0,9 м. Для соблюдения этих норм глубину траншеи необходимо увеличить на диаметр трубы и добавить еще 15–20 см для песчаной подушки.

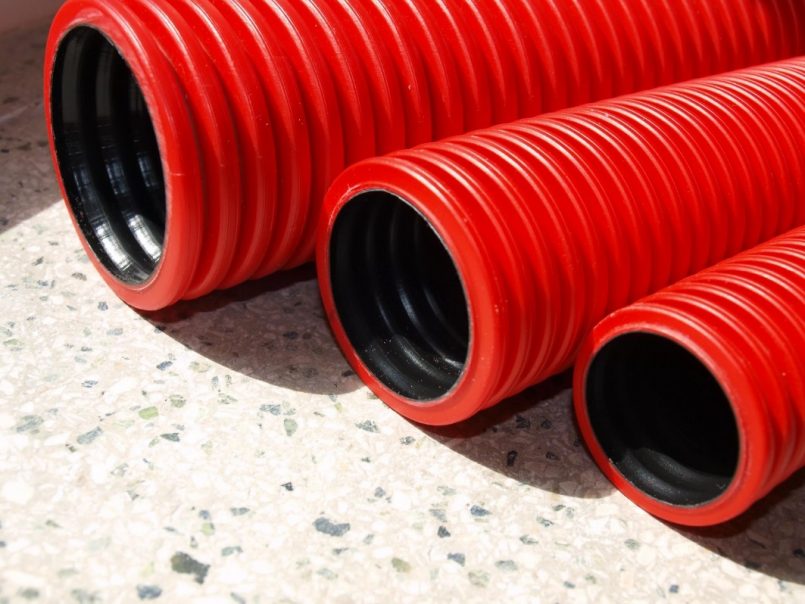

При прокладке подземных коммуникаций используются двустенные трубы из ПНД

Если в траншее укладываются сразу две (или более) трубы, запрещаются их перекрещивание и монтаж друг на друга. Также нельзя сбрасывать грунт непосредственно на гофрированные трубы. Соединения муфт и заглушек с трубой должны быть водонепроницаемыми. Для разделения трасс используется многопостовой кластер, куда вкладывают трубы.

Засыпка грунта осуществляется послойно. Чтобы не нарушить геометрию трубы и тем самым не снизить ее кольцевую жёсткость, первый насыпной слой должен иметь толщину, равную половине наружного диаметра трубы. После этого необходимо произвести его уплотнение одновременно с двух сторон.

Затем насыпаются второй и последующие слои, каждый толщиной 0,3 м. Уплотнение первого и второго слоёв лучше производить ногами, третьего и последующих – с использованием средств механизации. Засорение гофрированных труб даже небольшим количеством земли или мусора недопустимо.

При прокладке подземных коммуникаций необходимо привлекать проектные организации, которые должны проводить все технические расчеты в соответствии с нормативной документацией.

Источник: https://www.iek.ru/native/gofrotrubi/

Особенности выбора гофротруб

Основная масса представленных на рынке гофрированных труб производится в соответствии с регламентируемыми ГОСТ стандартами, что гарантирует потребителю высокое качество и надежность продукции. Существуют некоторые общие правила, которые позволят правильно подобрать гофротрубу при покупке:

• Если изделие имеет внешние дефекты покраски или самого материала (точки, вкрапления), оно, скорее всего, произведено из вторичного пластика и не отличается высоким качеством.

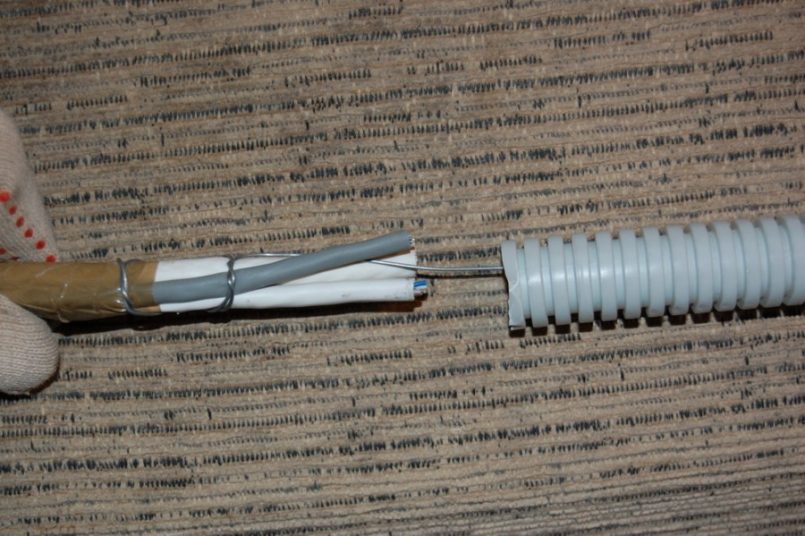

• Не стоит экономить на приобретении труб с комплектной протяжкой — это серьезно сэкономит трудозатраты в процессе инсталляции кабеля. Особенно актуален этот совет в случае выбора рукавов малого диаметра.
• Следует подбирать гофру строго под намеченные цели, ориентируясь на требуемый диаметр и цветность изделия, говорящую о рекомендованных способах его эксплуатации.
• Важно подбирать рукава в соответствии с требованиями пожаробезопасности проектируемого объекта (для негорючих поверхностей годятся любые трубы, для каркасных построек — ПВХ или ПВД, а для легко воспламеняемых поверхностей — устойчивые к возгоранию металлорукава).

Стоит заранее рассчитать необходимую длину гофры для выполнения предстоящих работ и приобретать материал с запасом — на случай порчи рукава в ходе его укладки.

Источник: https://remboo.ru/inzhenernye-seti/elektrika/gofrotruby-dlya-kabelya.html

Ошибки при монтаже кабеля в гофре

Самой главной и распространенной ошибкой при монтаже кабеля в гофре является неправильный подбор типа материала гофрированной трубы исходя из условий эксплуатации. Чтобы электрическая проводка служила долго и надежно необходимо следовать рекомендациям, которые указаны выше в данной статье, по правильному выбору гофры для ваших целей.

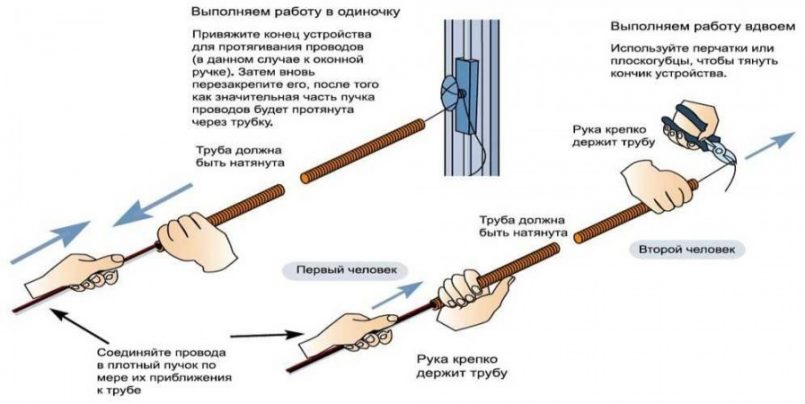

Важно! Если протяжки в трубе нет, то для выполнения работ может понадобиться помощник.
