Кабель-каналы для электропроводки: разновидности, критерии выбора, способы монтажа

Кабель-канал – это короб, применяющийся для создания структурированных кабельных сетей и защиты проводки различного типа. В строительных магазинах можно купить разные кабель каналы, посмотрим, чем же они отличаются

Что такое кабель-канал

Кабельным каналом или коробом называют замкнутый профиль из металла или пластика, предназначенный для размещения электропроводки, кабелей передачи данных и других коммуникаций. Изделие имеет плоское основание и монтируется на стены, потолки, полы.

Устройство кабель-канала

Конструкция кабель-канала проста: электротехническое изделие состоит из основания и крышки. Первый элемент фиксируется на несущей поверхности с помощью клея или крепежных аксессуаров. Крышка занимает свое место после прокладки коммуникаций. Части соединяются между собой без дополнительных приспособлений.

Назначение кабель-каналов

Кабельные каналы используются для компактного размещения проводников. Изделия позволяют скрыть кабели и вписать проводку в интерьер, сохраняя при этом свободный доступ к ней на случай замены, ремонта или модернизации схемы прокладки. Короба предохраняют коммуникации от ультрафиолета, влаги и пыли; препятствуют разрушению изоляции в результате механических воздействий. Модели из негорючих материалов помогают локализовать возникшие возгорания.

Источник: https://www.elektro.ru/articles/vidy-kabel-kanalov-i-ikh-kharakteristika/

Классификация кабельных каналов

Для производства кабель-канала используется металл или пластмасса. Он может иметь квадратную, прямоугольную, овальную или круглую форму различного сечения. Изделия выпускаются в самых разнообразных окрасах. Это позволяет подобрать материал для любого интерьера. Конструкция состоит из корпуса и защитной крышки. Корпус несет основную нагрузку.

Классификация основных видов кабельных каналов:

1. Мини — отличаются компактностью и практичностью. Основным целевым назначением является скрытие кабеля для телевизора, компьютера и телефона.
2. Напольные — используются для прокладки скрытой проводки непосредственно по напольному покрытию. Для их производства используется металл или упрочненный пластик. Выпускаются в виде овала: это необходимо для предотвращения механического воздействия.
3. Парапетные — наиболее распространенный вид электротехнических лотков. Для их производства используется пластмасса. Могут иметь П, W, Г-образные формы. Последние используются для создания угловых стыков.
4. Плинтусные — активно применяются в жилых помещениях. Они выполняют свою главную функцию и служат в виде декоративного, пластикового плинтуса для интерьера.
5. Перфорированные — главным отличием является уменьшенная масса конструкции. Это обеспечивается специальными технологическими отверстиями, расположенными по всему контуру изделия.
6. Гибкие — предназначены для укладки электропроводки по неровным поверхностям. Отличаются повышенной степенью защиты от внешних факторов.
7. Угловые — используются для формирования скрытой проводки под потолками.
8. Прозрачные с подсветкой — главной конструктивной особенностью является прозрачный материал короба. Это позволяет монтировать подсветку различных оттенков, что способствует красивому оформлению кабельных лотков.
9. Промышленные — представляют собой натянутую проволоку, вдоль которой выполняется открытая фиксация кабельных линий. Это позволяет получить свободный доступ к проводам и минимизировать скопление пыли.

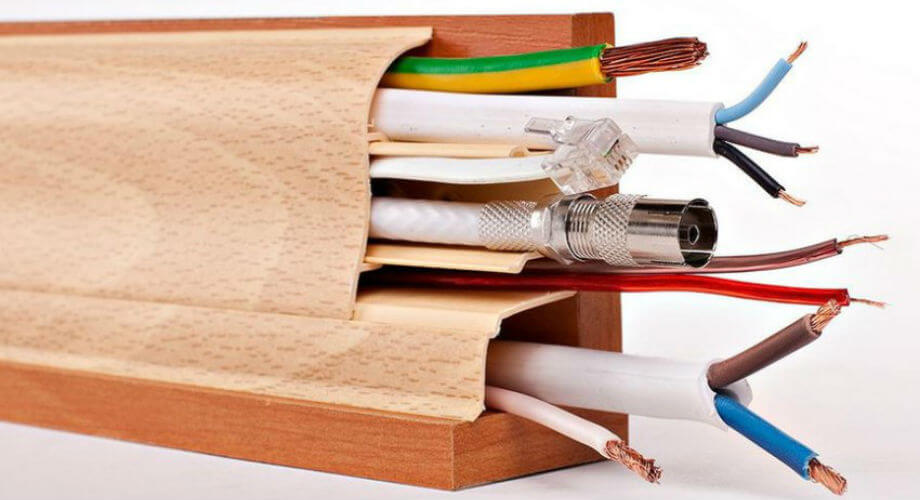

Плинтус с кабель-каналом и системой подсветки

Источник: https://220.guru/electroprovodka/provoda-kabeli/montazh-plastikovogo-koroba.html

Современные кабель-каналы для электропроводки: основные определения

Изделия этой категории не предназначены для установки силовых линий внутри труб, в глубине строительных конструкций, бетонной стяжки. Их применяют для прокладки с применением открытых методик. В соответствии с целевым назначением можно уточнить требования ГОСТа по кабель-каналам такого типа:

• Они пригодны для монтажа силовых и слаботочных коммуникационных цепей.
• Эти изделия не могут использоваться, как штатная замена защитным оболочкам проводников.
• С их помощью допустимо разделение кабелей, а также формирование специализированных групп.
• Они способны выполнять функции несущих конструкций, декоративных и дополнительных защитных коробов для кабеля.

Монтажная схема

В других частях статьи будут рассмотрены разные модификации, в этом списке приведены особенности типовых компонентов конструкции:

• Финишные заглушки (1) устанавливают на торцах для эстетической завершенности линий и предотвращения попадания внутрь загрязнений.
• Универсальная установочная коробка (2) нужна для последующего монтажа розеток, выключателей, диммеров, иных электротехнических устройств.
• Переходным элементом (3) прикрывают короб для электропроводки в местах стыков прямых участков.
• Этот сложный адаптер (4) используют для подсоединения напольной линии распределительной коробкой (5). Подобные ответвления устанавливают вместо стандартных удлинителей.
• Внутренний (6) и внешний (7) угол, поворот на 90° применяют для перехода линии по контуру комнаты без разрывов и других видимых дефектов.

Источник: https://homius.ru/kabel-kanalyi-vidyi-i-razmeryi.html

Кабель-каналы для электропроводки и их виды

Мало кто знает, что разновидностей кабель-каналов, на самом деле, очень много. Их разделяют по:

• назначению;
• материалу, из которых они изготовлены;
• месту расположения;
• цвету.

Короб для электропроводки может быть, как пластиковым, так и металлическим.Производятся они в соответствии с CSN EN 50 085-1 (CSN 37 0100). По российскому стандарту это соответствует ГОСТ Р 50827-95, ГОСТ 8594-80 р.2.3, ГОСТ 12.1.044-8, а также другим нормативным документам, нумерация которых редко употребляется. Материал изготовления пластиковых кабель-каналов по госту – это ПВХ, стойкий к высоким температурам. Так же он имеет свойство самостоятельно гаснуть при воспламенении проводки, чем защищает изоляцию от дальнейшего распространения пламени. Температура эксплуатации ПВХ варьируется от -5 до +60°С.

Разнообразие кабель-каналов поражает – есть из чего выбрать

Металлические короба для кабелей производятся из оцинкованной стали и могут быть как закрытыми, так и открытыми. Так же используется для этой цели алюминий. Попробуем более подробно разобраться, что представляет собой каждый из этих материалов.

Источник: https://seti.guru/kabel-kanalyi-vidyi-i-razmeryi

Кабель канал для кабеля имеет множество преимуществ:

1. Установка кабель канала и прокладка всех электрических проводов займет намного меньше времени, чем при закрытом способе.
2. В любое время можно легко и быстро провести новые линии и установить дополнительные электроточки, не нарушая поверхность стен.
3. Кабельный короб может закрывать как один провод, так и многопроволочные жилы.

Источник: https://anlan.ru/articles/kabel-kanaly-dlya-elektroprovodki

Коротко об открытом монтаже электроснабжения

Наружная прокладка электросетей сегодня выполняется реже, чем скрытая. Это объяснимо использованием современных долговечных материалов и эстетическими соображениями.

Комбинирование ретро проводки и кабельных каналов при открытом монтаже Источник izhevsk.ru

Однако открытый монтаж также имеет свои достоинства:

• работы выполняются быстрее;
• стены, полы и потолки остаются целыми;
• не требуется использование инструмента для формирования штроб;
• возможно проведение ремонта, внесение каких-либо изменений без разрушения финишной отделки;
• контроль состояния электросети и своевременное выявление неисправностей проще, чем со скрытой проводкой.

Кроме непривлекательности открытого расположения проводов, которые привлекают внимание, к недостаткам можно отнести необходимость соблюдения пожарной безопасности и технических норм. Здесь в качестве оптимального решения выступают кабель-каналы в том или ином исполнении. Можно прибегнуть к ретро-стилю, но тогда смета окажется увеличенной из-за необходимости использования специальных изолирующих сеть изделий.

Керамический проходной изолятор для витой проводки Источник svetotehnica.ru

Источник: https://m-strana.ru/articles/kabel-kanaly-dlya-elektroprovodki-vidy-tipy-i-razmery/

Виды пластиковых кабель-каналов

Пластиковые кабельные каналы производятся из синтетических полимерных материалов, разные виды которых обладают специфическими свойствами. Существуют каналы из:

• ABS-пластика. Материал нетоксичен при нормальных условиях эксплуатации, устойчив к воздействию тепла, ударопрочен, но теряет рабочие качества под ультрафиолетовым излучением.
• ПВХ. Поливинилхлорид трудногорюч, плавится при температуре от 150 до 220 градусов Цельсия, не подвержен разрушению спиртом и бензином, может использоваться в качестве диэлектрика. Для борьбы с фотодеструкцией в пластик добавляют вещества, поглощающие свет.
• ПНД. Полиэтилен низкого давления относится к разряду химически стойких материалов, справляется с ударами, является диэлектриком.

В зависимости от габаритов и конструктивных особенностей, выделяют несколько видов изделий.

• Компактные мини-кабель-каналы позволяют проложить не более одного-двух проводников небольшого сечения. Минимальный размер изделий – 10х10 мм.

• Напольные модели из пластика встречаются редко, для их изготовления применяются наиболее прочные разновидности полимеров. Изделия оборудуются уплощенными округлыми крышками. Благодаря отсутствию выступающих углов каналы не мешают передвижению людей.

• Парапетные короба конструктивно похожи на мини-модели, но отличаются большим сечением. Изделия позволяют создавать ответвления под различными углами с применением дополнительных аксессуаров. В кабель-каналы могут монтироваться розетки и другие ЭУИ. Парапетные каналы, в свою очередь, подразделяются на виды по типу профиля. Изделия бывают: П-, W-, Г-образными; фигурными и универсальными.

• За счет большого числа отверстий перфорированные кабель-каналы до 40% легче по сравнению со стандартными исполнениями. Использование таких моделей снижает вероятность перегрева коммуникаций. Перфорированные изделия применяются для организации разводки в электрораспределительных шкафах.

• Плинтусные модели выполнены в виде полых плинтусов с секциями для проводки. Помимо основной, выполняют декоративную функцию. Изделия выпускаются в различных цветовых вариациях, включая оттенки натурального дерева.

• Гибкие кабельные каналы предназначены для прокладки проводников по неровным основаниям. Изделия имеют округлую или прямоугольную форму.

• Угловые пластиковые кабель-каналы подходят для размещения проводки под потолком. Легкие короба выпускаются во множестве оттенков и могут использоваться в качестве потолочных плинтусов. Изделия не рекомендуется подвергать механическим воздействиям и размещать в нижней части стен и на полу.

Источник: https://www.elektro.ru/articles/vidy-kabel-kanalov-i-ikh-kharakteristika/

Способы прокладки

Обычно, кабель-канал крепят к стене на саморезы. Однако, некоторые умельцы делают это на трёхстороннюю клейкую ленту либо жидкие гвозди. Желательно осуществлять монтаж старым и проверенным способом.

Определить длину куска можно 2 способами:

1. С помощью рулетки.
2. Прикладывать короб к стене там, где это возможно, и отмечать карандашом.

Отдельная тема — это выполнение стыков.

Здесь важно аккуратно обрезать кабель-канал с помощью:

• канцелярского ножа;
• ножовки;
• усиленных ножниц;

Современные кабельные каналы устойчивы к выцветанию. Они не стареют и не желтеют со временем. Также, они обладают стойкостью к распространению горения, поскольку изготовлены из самозатухающего АБС пластика.

Источник: https://slarkenergy.ru/provodka/skrytaya/raznovidnosti-i-razmery-kabel-kanalov.html

Сравнение различных видов кабель-каналов

Для сравнения различных типов подобных изделий, их характеристики занесены в ниже приведенную таблицу:

Вид изделия	Различные сечения	Доп. элементы	Использование	Конструкция	применение
Групповые линии	Магистральные сети	Лист	Гофра	Производство	Общ. здания
Алюминий	+	+	+	+	+	—	+	+
Оцинкованная сталь	+	+	+	+	+	+	+	—
Пластик	+	+	+	+	+	+	—	+

Источник: https://elektroservis43.ru/elektroprovodka/vidy-i-tipy-kabel-kanalov-dlya-elektroprovodki-primenenie-razmery

Этапы монтажа

Установка трасс для проводов состоит из комплекса мероприятий. Они требуют ответственного подхода. Помимо монтажа, следует выполнить ряд подготовительных задач. Далее подробно остановимся на каждом из этапов.

Схема электропроводки

Сначала делается схема электрической проводки в помещении. Её можно составить своими руками, имея понятие об электричестве. В противном случае понадобится воспользоваться помощью специалистов.

Чертеж прохождения кабель-канала

Следующим шагом станет выполнение чертежа прокладки кабельных лотков с учетом месторасположения всех распределительных коробок, выключателей и розеток. Для этого лучше использовать программу с возможностью вывода трехмерного изображения.

Схема прокладки электропроводки по кабель-каналам

Покупка электротехнического короба с аксессуарами

Далее нужно подсчитать требуемое количество аксессуаров. Они необходимы для эстетичного вида стыковых соединений. Для исключения дальнейших проблем с монтажом, следует приобретать аксессуары и кабельные трассы одной марки.

Разметка трассы кабель-канала

По ранее подготовленному чертежу переносят разметку прокладки электротехнических лотков на стены. Для выдерживания горизонтали и вертикали следует воспользоваться отвесом и уровнем. При наличии лазерного нивелира достаточно использовать его.

Разметка стен под электропроводку

Подготовка кабель-канала к монтажу

На указанном этапе понадобится подготовить соответствующие длины кабельных каналов. Рекомендуется осуществлять резку по мере установки коробов. Также необходимо иметь в виду, что мини кабельные трассы не комплектуются продольными соединительными аксессуарами. Для получения красивого соединения необходимо:

1. Использовать два короба, один из них смонтировать цельным.
2. Второй отрезать на требуемую длину вместе с защитной крышкой.
3. Сначала устанавливается отрезанная крышка на цельный короб, а затем защелкивается неповрежденная крышка.

Фиксация кабель-канала по размеченной трассе

Крепление к стене электротехнического лотка может быть выполнено жидкими гвоздями, саморезами по дереву или металлу, дюбель-гвоздями. Рекомендуется вкручивать крепеж в шахматном порядке. При использовании жидких гвоздей, следует наносить клей на тыльную часть короба в виде зигзага.

Крепление кабель-канала к стене

Прокладка и закрепление кабелей в канале

При укладке проводов в кабель-канал понадобится придерживаться следующих правил:

1. Силовая проводка должна размещаться без скручивания между собой.
2. Укладывать телефонные, компьютерные и телевизионные кабельные линии необходимо отдельно от силовой электрической проводки.
3. Фиксация проложенных в коробе проводов выполняется распорками и хомутами.

Установка электрических элементов

Остается выполнить подключение выключателей и розеток, закрепив устройства в подготовленных местах.

Монтаж розеток в кабель-канале

Закрытие крышки

Защелкнуть защитные кожуха по всей длине смонтированной кабельной трассы.

Источник: https://220.guru/electroprovodka/provoda-kabeli/montazh-plastikovogo-koroba.html

Варианты цветового оформления кабель-каналов

При оформлении интерьера расцветка используемых элементов имеет важное значение. Благодаря тому, что производители предлагают цветные кабель-каналы, можно подобрать подходящий вариант для конкретного помещения.

Расцветка короба может быть любой

Необязательно отдавать предпочтение широко распространенному белому цвету. Можно приобрести кабель-канал черного цвета, если такая расцветка будет более уместной в конкретном интерьере.

Черный кабель-канал способен добавить стиля интерьеру

При выборе цветного короба для проводов следует помнить, что он должен гармонично вписываться в интерьер. Следует аккуратно выбирать изделия насыщенного цвета. Они неизбежно будут притягивать к себе внимание, что в ряде случаев может оказаться не лучшим вариантом.

Источник: https://HouseChief.ru/kabel-kanaly-vidy-i-razmery.html

Инструкция по монтажу

Профиль новых кабель-каналов поставляется со специальными отверстиями. Вы значительно экономите время, так как не нужно просверливать дно профиля. К тому же, готовые отверстия позволяют выравнивать приспособления по уровню.

Есть 2 варианта крепления профиля к стене:

1. Классический.
2. С помощью дюбелей и специальных инструментов.

Результат монтажа великолепен. Разделительная перегородка помогает тщательно выровнять профиль на стыке. Когда все профили застыкованы накладка на стык адаптируется к глубине профиля и просто приклеивается.

Для установки кабель-каналов следуйте предложенной инструкции:

1. Распаковать изделие.
2. Снять верхние крышки.
3. Создать необходимую разметку вдоль стен.
4. Обрезать короб на необходимую длину (для этого можно использовать пилу или нож).
5. Снять с канала верхнюю часть.
6. Поместить короб в необходимое место.
7. Поставить на изделие уровень.
8. Выровнять канал.
9. Сделать отверстия (для установки с помощью дюбель-гвоздей).
10. Закрепить изделие (для этого можно использовать клей, дюбели и др.).
11. Проложить необходимые провода (при необходимости установить розетки).
12. Закрыть изделие.
13. Навести порядок на строительной площадке.

Существует 2 типа перегородок:

• несущие;
• разделительные;

Несущие перегородки позволяют монтировать крышки на мультисекционные кабель-каналы. Плоский угол монтируется максимально просто. Его конструкция гарантирует безупречное разделение секций изолированных проводов.

Внутренние углы варьируемые, они состоят из 2 частей:

• верхней;
• нижней;

Они прекрасно адаптируются к углам стен и легко устанавливаются на профиль кабель-каналов. Внешние углы тоже варьируемые, и легко защёлкиваются на профиль. По своей конструкции, углы – это цельные аксессуары, полностью готовые к монтажу.

Для мультисекционных кабель-каналов существуют угловые сепараторы. Они поставляются вместе с углами и обеспечивают реальное разделение слабых и сильных токов при прохождении проводов в углах. Углы плавно варьируются в диапазоне 60–120 градусов, что позволяет производить монтаж на любых конфигурациях стен.

Держатели кабеля удерживают все провода внутри профиля и обеспечивают вам ещё больше удобства монтажа. Заглушка адаптируется к различным сечениям благодаря обтекаемым деталям, а лицевая деталь заглушки не потеряется в процессе работы.

Гибкие крышки легко и просто монтируются по всей длине кабель-канала и на углах, а внешний вид установки просто восхитителен. Накладка на стык крышек с не теряемой декоративной крышкой позволяет осуществить лёгкую стыковку со следующей крышкой. Новый специализированный короб предоставляет вам полный набор решений даже для самых сложных установок.

Соответствующая крышка монтируется на несущую перегородку. Эта несущая перегородка может служить и в качестве разделителя для разделения 2 секций с одной и той же крышкой.

Источник: https://slarkenergy.ru/provodka/skrytaya/raznovidnosti-i-razmery-kabel-kanalov.html

Характеристики пластиковых кабельных каналов

Главный параметр, определяющий возможности применения выбранного кабель-канала – его

габаритные размеры

, от которых зависит сечение прокладываемых кабелей. Несоответствие габаритов приведет к повреждению оболочек проводников, переламыванию жил и другим негативным последствиям. Длина изделий, как правило, стандартная, и составляет 2 метра.

Число секций

, предусмотренных в конструкции, на ряду с сечением, определяет количество размещаемых проводников.

Степень защиты IP

характеризует устойчивость изделия к проникновению воды, пыли и посторонних предметов.

Перейти в каталог товаров

Источник: https://www.elektro.ru/articles/vidy-kabel-kanalov-i-ikh-kharakteristika/

Рекомендации от специалистов

Нередко во время проведения монтажных работ совершаются ошибки. Они приводят к необходимости вносить корректировки в проект либо увеличивать смету на расходные материалы. Чтобы это исключить, нужно ознакомиться причинами подобных неприятностей:

• разметка нанесена без учета запаса под комплектующие элементы (приходится делать встык, что не всегда получается качественно);
• крепежные изделия и материалы выбраны без учета особенностей архитектурной части помещения (форма, ровность, плотность, структура);
• полезное пространство заполняется с превышением допустимых 35 или 40 %;
• тип кабель-канала выбран не в соответствии с условиями эксплуатации (характеристики проводников, климат, механическая нагрузка, агрессивность среды);
• гибкий рукав или полоса смонтированы с натяжением.

Специалисты, чтобы избежать ошибок, перерасхода материалов начинают работу с составления либо ознакомления с проектной документацией.

Пример схемы расположения кабельных лотков лестничного типа Источник baks.com.pl

Для реализации запланированных действий применяются только качественные изделия от проверенных производителей. Проверить их можно следующим образом:

• отсутствие дефектов (трещины, деформация, заусенцы, царапины и неравномерное окрашивание);
• строгая геометрия, точность исполнения относительно рельефа и торцевых кромок;
• легкость открывания и плотность закрывания крышки без появления дефектов (лучше проверить на торговой точке несколько раз).

Некоторые мастера рекомендуют обратить внимание на ассортимент и качество комплектующих (включая соответствие по цвету или рисунку). Считается, что хороший производитель к этому вопросу подходит со всей ответственностью. Стоит отдавать предпочтение такой продукции.

Источник: https://m-strana.ru/articles/kabel-kanaly-dlya-elektroprovodki-vidy-tipy-i-razmery/

Кабель-каналы плинтусного типа

В жилых и общественных зданиях при устройстве электрической проводки, чтобы выполнить ее сменяемой, но в тоже время не портить дизайн помещений, используют специальные кабель-каналы плинтусного типа. Конструкция таких изделий приведена на схеме:

Конструкция плинтусного кабель-канала в разрезе

О достоинствах данного типа устройств было написано выше, но, чтобы оценить разнообразие подобных изделий, необходимо ознакомиться с ниже приведенной таблицей:

Элемент системы	Назначение
Плинтус	Служит для прокладки кабелей и проводов
Внешний угольник	Служит для соединения кабель-каналов под внешним углом
Внутренний угольник	Служит для соединения кабель-каналов под внутренним углом
Заглушка	Используется для закрытия торцевых частей плинтуса
Соединитель	Используется для соединения на прямых участках прокладки
Т-образный угол	Применяется при соединении 3-х кабельных каналов
Распределительная коробка	Служит для соединения жил проводов и кабелей
Установочный бокс	Предназначен для монтажа установочных изделий.

Источник: https://elektroservis43.ru/elektroprovodka/vidy-i-tipy-kabel-kanalov-dlya-elektroprovodki-primenenie-razmery

Рекомендации

1. Первым делом нужно посмотреть внешний вид. Внешний вид должен отвечать вашим требованиям.
2. После этого нужно посмотреть пластичность приспособления. Для этого короб нужно скрутить. Если профиль возвращается обратно, то качество пластмассы хорошее.
3. Самый простой способ проверить модель, это сгибая, открыть крышку. Приспособление должно гнуться и не ломаться. Если крышка ломается, значит слишком много добавлено в состав других компонентов.
4. Естественно, необходимо обратить внимание на наличие двойного замка. После того, как вы закроете замок, он должен зафиксироваться и не открываться.

Что можно сделать ещё чтобы проверить качество? Учитывая, что специализированный короб будет находиться где-то на стене или потолке, крышка должна выдерживать вес кабеля, который будет давить на неё. Давайте укажем, какие характеристики модели можно узнать экспериментальным путём.

Для того, чтобы посмотреть, как прочно крышка крепится к самому коробу, необходимо сделать простейшее устройство – подвесить кусок короба, а крышку разрезать на 2 части. Сначала необходимо закрепить 1 часть.

Двойной замок должен захлопнуться. Потом необходимо сделать обыкновенный кусочек металлической планки и верёвки. Планка вставляется в короб и закрывается крышкой. В итоге получается специальная система. Для того, чтобы проверить прочность конструкции, можно подцепить кирпич или другой предмет.

Источник: https://slarkenergy.ru/provodka/skrytaya/raznovidnosti-i-razmery-kabel-kanalov.html

Фото кабельных каналов и кабельных коробов

Источник: https://electrikexpert.ru/vidy-kabelnyx-kanalov-i-kabelnyx-korobov/

Дополнительные элементы

Для удобства прокладки кабельных каналов, производители выпускают широкий спектр дополнительных элементов-заглушки, тройники, повороты для любых видов кабельных коробов.С помощью них можно быстро создать конфигурацию сети любой сложности, и сэкономить много времени.

Если стоит выбор, где купить кабель-каналы, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Источник: https://anlan.ru/articles/kabel-kanaly-dlya-elektroprovodki
