Как заизолировать провода без изоленты?

↪ ℹ Как правильно изолировать провода своими руками. ✔ Какие материалы используют для изоляции проводов. ✔ Поэтапные инструкции по изоляции проводов различными способами.

Что потребуется:

• термопистолет;
• термоусадочная трубка;
• газовая горелка.

Источник: https://SdelaySam-SvoimiRukami.ru/6964-kak-sdelat-skrutku-vodonepronicaemoj.html

Как изолировать провода в стене, воде и земле

Назревает вопрос, чем лучше и надежней изолировать провода при эксплуатации данной продукции?

Ведь эксплуатация происходит в разных местах. Провода и кабели могут быть проложены, как открытым, так и закрытым способом, как в сухих, так и во влажных помещениях, как в агрессивных средах, так во взрывоопасных зонах и пожароопасных помещениях.

В данной статье мы разберем эксплуатацию кабелей в более простом варианте, в быту. Иначе получиться не статья и целый учебник.

Для начала, хочется предупредить о некоторых правилах по безопасности.

Во-первых, производить изоляцию оголенных жил под напряжением запрещено.

Во-вторых, нужно пользоваться только теми материалами, которые предусмотрены для этого, то есть использовать материалы, предусмотренные ГОСТом и ТУ.

К ним относятся лента из ПВХ (поливинилхлорид), лента ХБ (хопчато-бумажная), ТУТ (термоусадочная трубка), колпачки СИЗ.

В третьих. Категорически запрещается использовать такие материалы, как пакеты из полиэтилена, скотч и типичные материалы.

Источник: https://vorota-ryazan.ru/germetichnoe-soedinenie-jelektroprovodov-v-vode/

Изоляция проводов от помех: типы экранировки

Различают три типа экранировки кабелей:

• оплеткой;
• спиральной обмоткой;
• фольгой.

Экранирование проводов оплеткой. Данный вид изоляции проводов от помех представляет собой сплетенные в сеть медные нити. Эти нити могут покрывать как отдельные проводники и витые пары, так и одновременно все жилы в кабеле. Процент покрытия определяется по плотности расположения медных нитей в оплетке: чем он больше, тем лучше защита от ЭМП и ниже радиоизлучение. На гибкость такой оплетки, а также срок ее службы напрямую влияет диаметр нитей.

Экранирование проводов спиральной обмоткой. С помощью такого типа экранировки обеспечиваются большие, чем в случае с оплеткой, гибкость и время жизни при изгибе. Спиральная обмотка представляет собой оголенную либо луженую проволоку, которая по спирали закручена вокруг проводника. Такой тип оплетки наиболее эффективен для низких частот, покрытие более 95%. Спиральная обмотка в качестве экранирования применяется в самых гибких кабелях, устойчивых к деформациям (скручивание и т.п.). В таких кабелях другие типы экранировки (оплеткой и фольгой) могут быть повреждены в процессе скручивания кабеля.

Экранирование проводов фольгой. Обычно это алюминиевая фольга на полиэфирной подложке. Эта подложка придает механическую прочность. Благодаря алюминию обеспечивается эффективная защита от ВЧ-помех емкостного типа.

Способы накладывания на проводник экрана из фольги:

• фольгой к проводнику;
• фольгой наружу;
• с краями наматываемой полоски фольги, которые загнуты в форме буквы Z.

Источник: https://paes250.ru/provodka/mozhno-li-izolirovat-provoda-skotchem.html

Увеличение прочности контакта

Еще один пример для чего нужно покрывать припой и место ремонта изоляционным материалом – увеличение прочности контакта. Обычно, во время ремонта разъемов или шлейфов применяется радикальный вариант упрочнения контакта. Это смесь соды и суперклея. Также можно использовать компаунд, который затвердевает от горячего воздуха и эпоксидную смолу.

Такие методы применяются только ради укрепления контакта, когда отсутствуют крепежные места, часть платы или имеется серьезное повреждение детали.

Когда ремонтируется порванный шлейф, его так же можно дополнительно упрочнить раствором соды и суперклея. Но будьте внимательны и осторожны с таким методом – суперклей и эпоксидная смола въедаются в поверхность материала, и удалить их потом для повторного ремонта уже не получится.

Источник: http://TokIdet.ru/provodka/provoda-i-kabeli/kak-izolirovat-provoda.html

Применение бокорезов

Большинство начинающих электриков, когда решают работать бокорезами, не используют их правильно

Так, чаще всего, этот инструмент для снятия изоляции с проводов как придется берется в руки и не обращается внимание на положение режущих кромок. А ведь, между прочим, если вы неправильно взяли бокорезы, то вам придется прикладывать большее усилие

Помимо этого, имеется большой риск переломить или перекусить.

Технология работы бокорезами такова: режущие кромки направляете в противоположную сторону движению инструмента. Все потому, что при таком расположении лезвие станет врезаться даже при минимальных усилиях. В итоге, вы получаете удаленную трубочкой оболочку и не поврежденный провод.

Источник: https://soloserv.ru/stroitelstvo/kak-izolirovat-provoda-izolentoj

Соединение скруткой

Самый простой способ для соединения проводов — это скрутка. Раньше это был самый распространенный способ, особенно при проведении проводки в жилом доме. Сейчас, согласно ПУЭ соединение проводов этим способом запрещёно. Скрутку необходимо пропаять, заварить или опрессовать. Однако эти способы соединения проводов начинается со скрутки.

Для того чтобы выполнить качественную скрутку, соединяемые провода необходимо очистить от изоляции на необходимую длину. Она составляет от 5 мм при соединении проводов у наушников до 50 мм, если необходимо соединить провода сечением 2.5 мм². Более толстые провода скруткой обычно не соединяются из-за большой жёсткости.

Провода зачищаются острым ножом, клещами для снятия изоляции (КСИ) или, после нагрева паяльником или зажигалкой, изоляция легко снимается плоскогубцами или бокорезами. Для лучшего контакта оголённые участки зачищают наждачной бумагой. Если скрутку предполагается пропаивать, то провода лучше залудить. Лудятся провода только с помощью канифоли и аналогичных флюсов. Кислотой этого делать нельзя — она разъедает проволоку и та начинает ломаться в месте пайки. Плохо помогает даже мытьё места пайки в содовом растворе. Пары кислоты заходят под изоляцию и разрушают металл.

Зачищенные концы складываются параллельно, в один пучок. Концы выравниваются вместе, крепко держатся рукой за изолированную часть и весь пучок скручивается плоскогубцами. После этого скрутка пропаивается или сваривается.

Если возникает необходимость соединить провода для увеличения общей длины, то их складывают встречно друг другу. Зачищенные участки накладываются крест-накрест друг на друга, скручиваются вместе руками и плотно докручиваются двумя плоскогубцами.

Скручивать можно только проволоку из одного металла (медную с медной, а алюминиевую с алюминиевой) и одного сечения. Скрутка из проводов разного сечения получится неровной и не обеспечит хорошего контакта и механической прочности. Даже если её пропаять или опрессовать, эти виды соединения проводов не обеспечат хорошего контакта.

Источник: https://slavasozidatelyam.ru/strojka-i-remont/chem-zaizolirovat-provoda-v-vode/

Материалы для изоляции

Электроизоляционные материалы защитят человека от тока. Примеры таких материалов:

• сухое дерево;
• пластмасса;
• резина;
• керамика;
• слюда;
• поливинилхлорид и иные полимеры.

Также они защитят провод от коррозионного воздействия и короткого замыкания, возникающего при касании токопроводящих линий различных проводов. Чтобы заизолировать участки соединенных между собой проводов или оголенные провода, пользуются синей изолентой.

Источник: https://electrotorg.ru/elektromontazhnoe-oborudovanie/izolyatsionnye-materialy/izolyacionnaya-lenta/questions/%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%B8%D0%B7%D0%BE%D0%BB%D0%B8%D1%80%D0%BE%D0%B2%D0%B0%D1%82%D1%8C-%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%B0-%D0%BF%D1%80%D0%B8-%D0%BF%D0%BE%D0%BC%D0%BE%D1%89%D0%B8-%D0%B8%D0%B7%D0%BE%D0%BB%D0%B5%D0%BD%D1%82%D1%8B/

Чем изолировать провода для воды

Бывают случаи, когда приходится эксплуатировать электрооборудование в воде, например, погружной (глубинный) насос. Для погружного (глубинного) насоса естественно используется цельный, мягкий провод в оболочке.

Существуют и другие места эксплуатации кабеля, где без герметизации не обойтись.

В процессе эксплуатации возможен износ или обрыв и вопрос стоит о не замене на новый токопровод, а его ремонте, наращивании.

Так, как сделать герметичную изоляцию кабеля, чтобы влага никак не влияла на место соединения?

Для этого можно применить 3 способа:

• муфта заливная;
• термоусадочная трубка;
• лента, типа ЛЭТСАР.

1. Что такое заливная муфта? По сути – механическая коробка, куда помещается место соединения.

В данной ситуации, производить ремонт, должен обученный специалист.

По краям муфты устанавливают уплотнители, через которые проходят жилы кабеля и специальный бандаж из мастики, чтобы не вытекал заливной компаунд муфты.

При закрывании коробки муфты и проверки всех уплотнений заливается полиуретановый компаунд.

Такое соединение дает высокую надежность изоляции от воды.

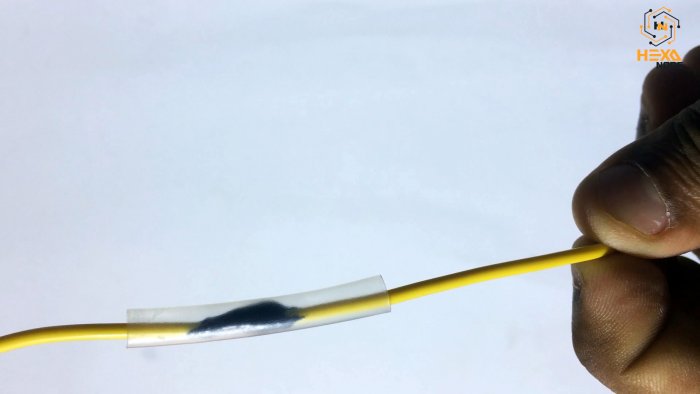

2. Второй способ – это с помощью термоусадочной трубки на внутренней клеевой основе.

Такую трубку сначала также надевают на одну жилу, затем жилы спаивают припоем в длину, перемещают трубку на место спайки. После нагрева строительным феном или огнем зажигалки, трубка плотно обжимает место спайки. Лишний клей при этом выдавливается из краев трубки.

Как только трубка остыла, проводник можно эксплуатировать.

3. Третий способ – лентой ЛЭТСАР. Такая лента наматывается по типу ленты ПВХ или ХБ с перекрытием предыдущего слоя на 50 %. Таких слоев должно быть не меньше трех.

Лента ЛЭТСАР после наматывания, через некоторое время, становится монолитной, как труба, что обеспечивает герметичность.

Источник: https://electromc.ru/kak-izolirovat-provoda/

Как соединить пайкой электрические провода

Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.

На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.

После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником. При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку.

Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0.5 мм² или гибких до 2.5 мм².

Источник: https://slavasozidatelyam.ru/strojka-i-remont/chem-zaizolirovat-provoda-v-vode/

Процесс герметичной изоляции скрутки

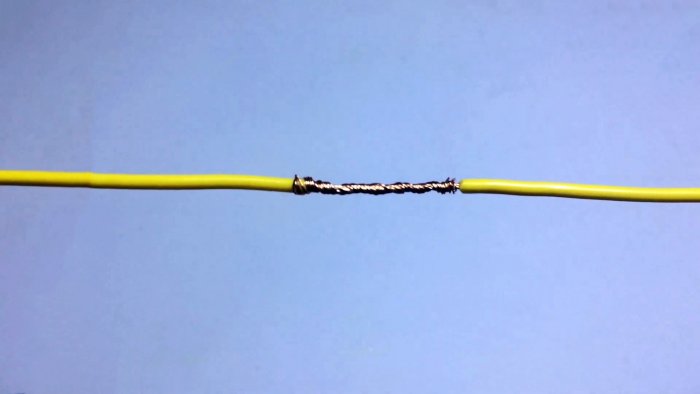

Края проводов зачищаются и скручиваются.

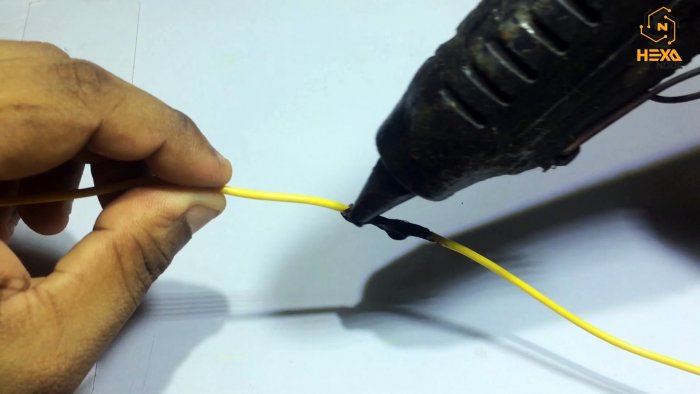

На скрутку наносится термоклей. Нужно его равномерно распределить, полностью закрыв оголенные жилы.

Поверх термоклея на провода надевается термоусадочная трубка.

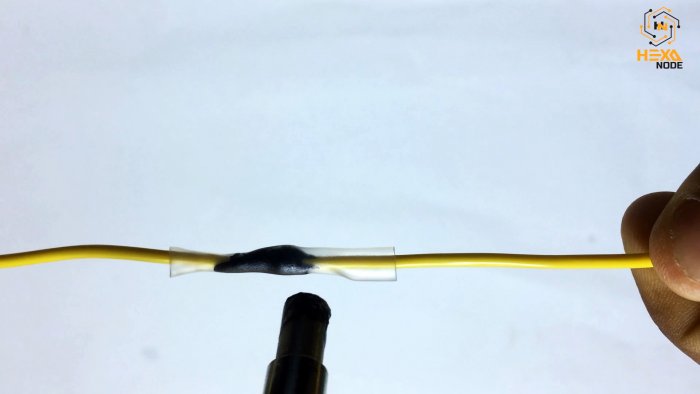

Она усаживается горелкой или зажигалкой.

Клей под ней прилипнет изнутри, исключив тем самым доступ воды и воздуха к соединению.

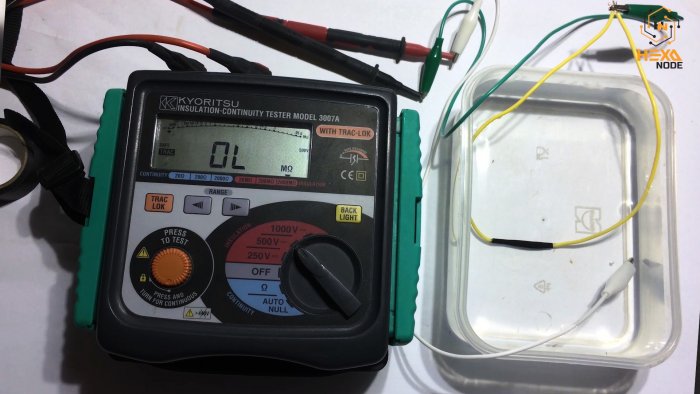

За несколько часов в воде, протечка скрутки не произошла.

Источник: https://SdelaySam-SvoimiRukami.ru/6964-kak-sdelat-skrutku-vodonepronicaemoj.html

Неправильное использование изоленты

Ошибка 1 — отсутствие натяжения

Во время намотки изолента не растягивается, а означает она не прилипает к изолируемому материалу.

Ошибка № 2 — намотка взад и вперед

Обмотка один раз в одном направлении, а потом в другом, может привести к деформациям как и в предыдущем случае.

Ошибка №3 — идти по простому пути

Это хорошо показано на картинке. Такой вариант может быть заманчивым когда есть много проводов и мало места. Но небольшая контактная поверхность ленты с кабелем является основанием к отсоединению за очень короткое время и раскрытия оголенного провода. Это имеет особенно большое значение в проводах с небольшим поперечным сечением. Данный метод можно использовать для временного обозначения проводов, но не для постоянной изоляции.

Источник: https://2shemi.ru/kak-izolirovat-provoda-izolentoj-ili-termousadochnoj-trubkoj/

Как соединять провода опрессовкой

Ещё один способ соединения проводов — это опрессование. Это способ, при котором на соединяемые провода или кабели одевается медная или алюминиевая гильза, после чего опрессовывается специальным опрессователем. Для тонких гильз используют ручной опрессователь, а для толстых гидравлический. Этим способом можно даже соединять медные и алюминиевые провода, что недопустимо при болтовом соединении.

Для соединения этим способом кабель зачищают на длину больше, чем длина гильзы, чтобы после одевания гильзы проволока выглядывала на 10–15 мм. Если опрессовыванием соединяются тонкие проводники, то предварительно можно сделать скрутку. Если кабеля большого сечения, то, наоборот, на зачищенных участках необходимо проволоку выровнять, сложить все кабеля вместе и придать им круглую форму. В зависимости от местных условий кабеля можно сложить концами в одну сторону или встречно. На надежность соединения это не влияет.

На подготовленные кабеля плотно одевается гильза или, при встречной укладке, провода вставляются в гильзу с двух сторон. Если в гильзе остаётся свободное место, то его заполняют кусочками медной или алюминиевой проволоки. А если кабеля не помещаются в гильзе, то несколько проволочек (5–7 %) можно откусить бокорезами. При отсутствии гильзы нужного размера можно взять наконечник для кабеля, отпилив от него плоскую часть.

Гильза опрессовывается 2–3 раза по длине. Места опрессовки не должны находится на краях гильзы. От них необходимо отступить 7–10 мм, чтобы при опрессовке не раздавить проволоку.

Достоинством этого способа является то, что он позволяет соединять провода разного сечения и из разных материалов, что затруднительно при других способах соединения.

Источник: https://slavasozidatelyam.ru/strojka-i-remont/chem-zaizolirovat-provoda-v-vode/

Требования к изоляции

Изоляционный материал, кроме диэлектрических качеств, также выполняет функцию механической защиты. В зависимости от эксплуатационных условий и способа монтажа проводки, к нему предъявляют и другие требования:

• прочность на разрыв и истирание;
• устойчивость к частым перегибам;
• химическая устойчивость к воздействию среды эксплуатации;
• устойчивость к высоким температурам;
• устойчивость к старению.

Требования к изоляции, выполняемой на месте монтажа или при ремонте, зависят от условий эксплуатации и назначения. Учитываются токопроводимость среды эксплуатации, механические нагрузки и воздействие внешних факторов.

Источник: http://TokIdet.ru/provodka/provoda-i-kabeli/kak-izolirovat-provoda.html

Фото способов изоляции проводов

Источник: https://electrikexpert.ru/sposoby-izolyacii-provodov/

Самозажимные клеммники WAGO

Кроме клеммников с болтами есть также клеммники с зажимами. Они дороже обычных, но позволяют производить соединение намного быстрее, особоенно в связи с новыми требованиями ПУЭ и запрете на скрутки.

Самый известный производитель таких клеммников фирма WAGO. Каждая клемма является отдельным устройством с несколькими отверстиями для подключения проводов, в каждое из которых вставляется отдельный провод. В зависимости от исполнения соединяет от 2 до 8 проводников. Некоторые виды заполняются внутри токопроводящей пастой для лучшего контакта.

Они выпускаются как для разъёмного, так и для неразъемного соединения.

В клеммы для неразъёмного соединения зачищенный провод просто вставляется и пружинные усики фиксируют провод внутри. Провод можно использовать только жёсткий (одножильный).

В клеммах для разъёмного соединения провод зажимается при помощи откидного рычажка и пружинного зажима, позволяющих легко подключать и отключать провода.

Поскольку провода не соприкасаются между собой, клеммы позволяют соединять провода разного сечения, одножильные с многожильными, медные с алюминиевыми.

Лучше всего этот способ соединения проводников показал себя при небольших токах и наибольшее распространение получил в сетях освещения. Эти клеммы малогабаритные и легко помещаются в переходных коробках.

Источник: https://slavasozidatelyam.ru/strojka-i-remont/chem-zaizolirovat-provoda-v-vode/

Изоляция проводов:видео

Статьи по теме: Как сделать ответвление провода.

Источник: https://soloserv.ru/stroitelstvo/kak-izolirovat-provoda-izolentoj
