Схемы подключения дифавтомата и принцип его работы. Особенности монтажа селективных дифавтоматов. Пошаговая инструкция по установке. Полезные монтажные советы
Конструкция и принцип работы дифференциального выключателя
Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.
Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.
Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.
Источник: https://ProFazu.ru/elektrooborudovanie/zaschita/podklyuchenie-difavtomata.html
Принцип работы дифавтомата
В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:
- наличие тока утечки;
- неожиданное короткое замыкание;
- перегрузка электрической сети по мощности.
Утечка определяется с помощью дифференциального трансформатора, который реагирует на разницу между значениями тока на «нуле» и «фазе».
Отличие может возникнуть при контакте человека с предметами под напряжением или при частичном замыкании электроприборов на окружающие их поверхности. В таких случаях срабатывает дифавтомат и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие управляющей микросхемы
Датчик короткого замыкания реагирует на высокий ток. А подключение избыточной нагрузки определяется по нагреву металлической термопластины, которая размыкает электросеть при повышении собственной температуры.
Таким образом, любая опасная ситуация, связанная с электропроводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемном контуре.
Источник: https://sovet-ingenera.com/elektrika/uzo-schet/kak-podklyuchit-differencialnyj-avtomat.html
Безопасность – это важно
При проектировании и прокладке низковольтной электрической сети одной из главных задач для специалистов является защита от коротких замыканий и обеспечение максимального уровня безопасности.
Для ее решения применяются специальные устройства, одним из которых является дифференциальный автомат (дифавтомат).
Ниже рассмотрим следующие вопросы:
- Что это за изделие?
- Для чего применяют, и какие виды дифавтоматов бывают?
- Из каких элементов он состоит, и как работает?
- Как расшифровать обозначения и подключить дифавтомат?
- В чем причины срабатывания?
Источник: https://ElektrikExpert.ru/difavtomat.html
Собираем табличные данные кабеля
ГОСТ 31996-2012, п.10.8: «Допустимые токовые нагрузки кабелей при нормальном режиме работы и при 100%-ном коэффициенте нагрузки кабелей не должны превышать указанных в таблицах 19, 20, 21 и 22, если иное не установлено в технических условиях на кабели конкретных марок.». Выбираем подходящую для нашего кабеля таблицу из перечисленных. Это таблица 19 «Допустимые токовые нагрузки кабелей с медными жилами с изоляцией из поливинилхлоридных пластикатов и полимерных композиций, не содержащих галогенов»:
Расчет допустимых токовых нагрузок выполняют для следующих расчетных условий: температура окружающей среды при прокладке кабелей на воздухе 25°C, при прокладке в земле — 15°C;
Проводка в доме делается трёхжильными кабелями, иначе сказать, многожильными. Прокладка у нас будет на воздухе (не в земле).
При номинальном сечении жилы 1,5 мм² допустимый ток составляет 21 А, при 2,5 мм² — 27 А.
Допустимая температура нагрева жил в нормальном режиме работы — 70°C (таблица 18).
ГОСТ 31996-2012, п.10.9: «Допустимые токовые нагрузки кабелей в режиме перегрузки могут быть рассчитаны путем умножения значений, приведенных в таблицах 19, 21, на коэффициент 1,13 – для земли и на коэффициент 1,16 – для воздуха; указанных в таблицах 20, 22, на коэффициент 1,17 – для земли и на коэффициент 1,20 – для воздуха.»
Коэффициент допустимой перегрузки нашего кабеля — 1,16.
ПУЭ, п.1.3.9, Таблица 1.3.3. «Поправочные коэффициенты на токи для кабелей, неизолированных и изолированных проводов и шин в зависимости от температуры земли и воздуха»:
Расчётные условия допустимых токовых нагрузок включают температуру окружающей среды +25°С. Рабочая температура в каналах и щитах при нормально нагруженных кабелях и проводах, а особенно внутри коробов под потолком будет выше, как правило, около +35°С. По таблице выше находим соответствующий поправочный коэффициент (+25, +70 — +35) — 0,88.
Источник: https://zen.yandex.ru/media/electromozg/secheniia-i-avtomaty-na-rozetki-15-mm-i-av-16a-ili-25-mm-i-av-20a-5d5eb017028d6800ad0884cd
Установка дифавтомата в одно- и трехфазной сети
Прежде чем начать подключение дифференциального автомата, необходимо нажать на его корпусе кнопку «Тест». Таким образом, искусственно создается утечка тока, на которую прибор должен отреагировать отключением. Это позволит удостовериться в исправности устройства. Если при тестовом испытании аппарат не отключился, пользоваться им нельзя.
В бытовых однофазных сетях, где показатель рабочего напряжения составляет 220В, устанавливаются двухполюсные АВДТ.
Подключение дифавтомата в однофазной электрической сети требует правильного подсоединения нулевых проводов: ноль от нагрузки подключается с нижней части прибора, а от питания – с верхней.
Монтаж четырехполюсного диф. автомата, предназначенного для защиты трехфазной сети, рабочее напряжение в которой равно 380В, производится по аналогичному принципу. При этом нужно учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это обусловлено необходимостью установки блока дифференциальной защиты.
Корпус некоторых типов АВДТ маркируется обозначением 230/400V. Такое устройство может устанавливаться в сети как с одной, так и с тремя фазами. Во втором случае эти приборы монтируются на потребители, использующие только одну фазу – это может быть группа розеток или отдельные аппараты.
Источник: https://YaElectrik.ru/jelektroshhitok/kak-podklyuchit-difavtomat
Определение дифавтомата
Дифференциальный автомат — защитное устройство, которое устанавливается в низковольтной сети для обеспечения ее комплексной защиты.
В одном аппарате объединяется две функции — автоматического выключателя (отсечки) и УЗО.
Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве.
Источник: https://ElektrikExpert.ru/difavtomat.html
Какой номинал расцепителя выбрать?
Исходя из величины утечки, дифавтоматы (как и УЗО), делятся на два типа:
- защищающие от поражения электричеством и пожара (10-30 мА);
- пожарозащитные (выше 30 мА).
Как правило, розетки и освещение защищают дифами на 30 мА (такой разряд может выдержать среднестатистический человек). 10 мА — значение безопасное и абсолютно безвредное для здоровья и жизни любого, даже ребенка. Дифавтоматами на 10 мА, как правило, защищают ванные и детские комнаты.
Их не ставят на розеточные группы, так как электроприборы с микросхемами могут допускать небольшие дифференциальные утечки, суммарно дающие больше 10 мА, на которые может реагировать диф. Для защиты только освещения или одной розетки хватит и такого, главное, не включать удлинители с большим накоплением потребителей.
На вводе необходимо, как минимум, 30 мА. На большие дома ставят 100 мА, но за ним, по методу селективности, устанавливаются дифавтоматы на 30 мА и 10 мА, так как 100 мА могут выдержать далеко не все люди.
Источник: https://Elektrik-a.su/zashhita-i-avtomatika/kak-vybrat-tok-otklyucheniya-difavtomata-10ma-ili-30ma-tip-a-ili-ac-i-harakteristiku-rascepitelya-b-ili-c
Техническое устройство
Конструктивно дифавтоматы выполняются из диэлектрического материала. Задняя часть имеет специальное крепление для установки на DIN-рейку. Внутри они состоят из двухполюсного или четырёх полюсного выключателя и включенного последовательно с ним модуля дифзащиты. Данный модуль представляет собой дифференциальный трансформатор тока, через который проходят ноль и фаза, образуя тем самым первичную обмотку и обмотку управления — вторичную обмотку.
Источник: https://odinelectric.ru/equipment/circuit-breaker/chto-takoe-differentsialnyj-avtomat
Монтаж дифференциального автомата в распределительном щите
После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть. Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения. В обеих случаях, правила и этапы подключения устройства одинаковы. Рассмотрим этот процесс на примере монтажа дифавтомата в дополнительном электрощите:
Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.
Источник: https://ProFazu.ru/elektrooborudovanie/zaschita/podklyuchenie-difavtomata.html
Пошаговая инструкция по установке дифавтомата
Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы
Последовательность действий при этом следующая:
- Проверить целостность АВДТ и работоспособность его тумблеров.
- Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
- Отключить напряжение в квартире и проверить его отсутствие индикатором.
- Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
- К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
- Подать напряжение на АВДТ и проверить работоспособность прибора.
Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».
При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств
В электрической сети квартиры дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.
Источник: https://sovet-ingenera.com/elektrika/uzo-schet/kak-podklyuchit-differencialnyj-avtomat.html
Дифавтомат в схеме без заземления
Еще не так давно технология строительства любых зданий учитывала обязательное устройство заземляющего контура. Все имеющиеся в доме распределительные щиты подключались к нему. В современном строительстве оборудование заземления не является обязательным. В таких зданиях и имеющихся в них квартирах дифференциальные АВ должны устанавливаться обязательно, чтобы обеспечить необходимый уровень электрической безопасности. Дифавтомат в такой схеме не только защищает сеть от неполадок, но и играет роль заземляющего элемента, предотвращая утечку электротока.
Наглядно про подключение дифавтоматов на видео:
Источник: https://YaElectrik.ru/jelektroshhitok/kak-podklyuchit-difavtomat
Разница между селективным и неселективным способами подключения АВДТ
Для того, чтобы выполнить селективное подсоединение дифференциального автомата, берут соответствующий тип устройства с маркировкой «S» на нем. При любом другом варианте, невзирая на подборку входящих в цепь дифавтоматов, подсоединение будет неселективным.
Суть селективного подсоединения – селективный АВДТ стоит на входе, к примеру на лестничной площадке. От него идет питание на квартиры, находящиеся на этаже. Цепи квартир оборудованы неселективными дифавтоматами.
При срабатывании АВДТ в одной из квартир, питание на остальные отключено не будет, если входящий дифавтомат селективного типа. При этом никакого риска выгорания проводки, или выхода из строя электроприборов в них нет.
Если же АВДТ на лестничной площадке неселективный, то при срабатывании автомата в любой из квартир без электричества остаются все квартиры на этаже. Вне зависимости от типа схемы, первого или второго, они оба обеспечивают надежную защиту проводки, электроприборов и жильцов.
Источник: https://electrikexpert.ru/sxema-podklyucheniya-i-pravila-montazha-difavtomata/
Как расшифровать обозначения на корпусе?
Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.
Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.
К наиболее важным обозначениям стоит отнести:
- АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
- С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
- 230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
- In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
- Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.
Также на корпусе защитного изделия нанесена принципиальная схема. Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание.
Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.
Источник: https://ElektrikExpert.ru/difavtomat.html
Традиционные ошибки при монтаже дифавтомата
Если монтаж дифференциального автоматического выключателя выполнен с нарушением правил и норм, то в обязательном порядке возникнут проблемы, такие как ложные срабатывания дифавтомата или даже полный выход из строя всего устройства или отдельных его частей. Виновниками таких негативных событий могут стать следующие основные ошибки, возникающие при подключении дифавтомата к сети.
- Нулевой проводник на выходе из дифавтомата соединен напрямую с нулевыми контактами других модульных устройств, расположенных в распределительном электрощите. Такое подключение категорически запрещено! При таком некорректном монтаже обязательно появятся ложные срабатывания устройства, которые возникают за счет разных величин электрического тока в нулевых проводниках каждого модуля.
- Входящие в дифавтомат фазные (L) и нейтральные проводники (N) ошибочно заведены снизу корпуса устройства. Такой монтаж способен полностью вывести модуль из строя. Эту ошибку очень часто допускают невнимательные люди. На принципиальной схеме, нарисованной на передней панели самого дифференциального выключателя, точно указано, что входящие провода должны присоединятся к верхним контактам и никак иначе.
- Ноль дифавтомата заведен на «землю», что характерно для домов старой постройки, где используется однофазная двухпроводная линия подачи электроэнергии. Такое подключение дифференциального автоматического выключателя также недопустимо, так как этот вариант монтажа будет вызывать постоянные ложные срабатывания защиты.
- Нейтральный проводник (N) заведен в квартиру, дом или другое строение напрямую, минуя дифавтомат. При подключении устройства перепутаны фазы с нулем. Эти две ошибки приведут к ложному срабатыванию устройства или выходу его из строя, с необходимостью последующей замены.
Выше мы рассмотрели основные ошибки при монтаже дифавтоматов, которые может совершить человек в результате невнимательности или плохой профессиональной подготовке. Любая из них недопустима, так как приводит к тому, что устройство не способно выполнять свою главную функцию — защиту людей от удара электротоком, а электрическую проводку и бытовые приборы от перегрузок и коротких замыканий!
Источник: https://ProFazu.ru/elektrooborudovanie/zaschita/podklyuchenie-difavtomata.html
Полезные монтажные советы
Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся
В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно:
- При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
- Работы по подключению необходимо производить при полном обесточивании всех проводов.
- Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
- Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
- Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
- Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.
При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.
При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.
Источник: https://sovet-ingenera.com/elektrika/uzo-schet/kak-podklyuchit-differencialnyj-avtomat.html
Как работает УЗО
Чтобы лучше было понятно, как работает УЗО – прежде всего, следует ознакомиться с его схемным исполнением и внутренним устройством. Независимо от способа включения (УЗО без заземления или при его наличии) в основе работы этого прибора лежит принцип сравнения втекающих и вытекающих токов. Для этого в его составе имеется дифференциальный узел, через который разнонаправленно протекают токи I1 и I2.

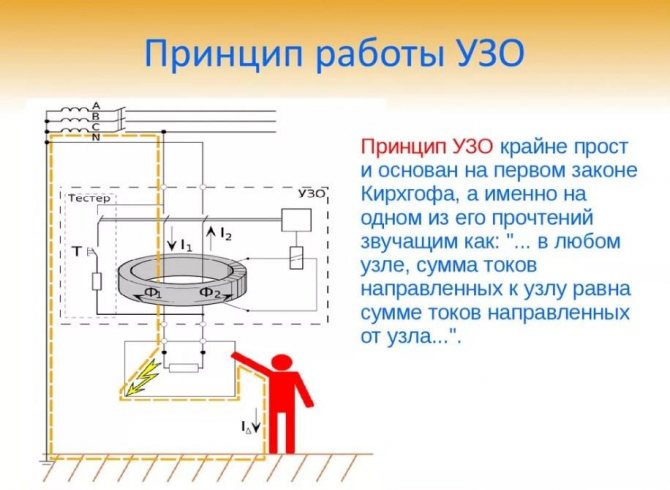

Принцип работы УЗО
Они создают в катушках ферритового сердечника одинаковые магнитные потоки, компенсирующие друг друга. В итоге на исполнительное устройство разностный сигнал не воздействует, а УЗО остается во включенном (замкнутом) состоянии.
При случайном контакте с оголенным проводом через тело человека или животного начинает течь ток утечки Iу. В результате этого протекающая через орган сравнения обратная составляющая I2 уменьшается на эту величину.
Баланс прямого и обратного потоков в катушках Ф1 и Ф2 нарушается, а на исполнительный узел подается разностный сигнал. После этого УЗО в двухпроводной сети отключает нагрузку от питающей линии (опасное напряжение пропадает).
