Прокладка кабеля в гофре: обзорная характеристика гофрированных труб, способы протягивания проводов

Особенности прокладки кабеля в гофре: как просунуть кабель в гофру. Особенности металлического гофра. Сферы применения гофры.

Для чего нужны гофры, их характеристики

Наибольшее распространение получили поливинилхлоридные, полиэтиленовые, полипропиленовые, полиамидные и металлические каналы. С виду эти изделия представляют собой гофрированные трубы с тонкой стальной струной внутри. Эта проволока (ее называют протяжкой) выполняет функцию зонда, облегчая процедуру укладки кабеля. Также встречаются более дешевые варианты без протяжки: укладывать в них провода намного труднее.

Эксплуатационные характеристики гофрированных трубок зависят от материала их изготовления. К примеру, изделия из стали демонстрируют большую механическую прочность и стойкость к открытому пламени. Пластиковые модели обладают диэлектрическими свойствами и малым весом. Популярность трубок из поливинилхлорида объясняется их дешевизной и способностью к самозатуханию.

Для удобства выбора подходящей по характеристикам гофры эти изделия окрашиваются в определенные цвета, согласно общеевропейским стандартам:

• Белый. Обустройство компьютерных коммуникаций.
• Серый. Монтаж электрической проводки различных типов.
• Коричневый, черный. Коммутация к электросети мощных бытовых приборов.
• Зеленый. Прокладки телефонных линий.
• Красный. Организация проводки в уличных условиях.
• Желтый. Подключение газового оборудования.
• Синий. Обустройство водоснабжения.

Источник: https://5domov.ru/remont/kak-protyanut-kabel-v-gofru-s-provolokoy-i-bez-provoloki.html

Что такое гофрошланг для электропроводки

Гофротруба представляет собой гибкий ребристый шланг из различных материалов для скрытого или открытого монтажа электропроводки. Она отлично выдерживает перепады температур, влагу и позволяет сохранить целостность проводов от различных внешних воздействий. Гофрированный шланг даёт возможность прокладывать электропроводку любой сложности и длины с минимальным количеством стыков и поворотов.

ФОТО: images2.kabanchik.uaС гофрошлангом можно выполнить монтаж электропроводки снаружи и внутри здания, а также под землёй

Важно! Прокладывать проводку в гофрированных трубах — это требование СНиП. Строительные нормы определяют внешний и внутренний диаметр гофрошланга, толщину стенок, высоту и ширину рёбер гофры. Нормы могут отличаться в зависимости от материала, используемого для производства трубы.

Источник: https://HouseChief.ru/kak-prosunut-kabel-v-gofpy-bez-ppotjazhki.html

Сфера применения гофрированных труб

Гофрированную трубу допускается применять для прокладки скрытой и открытой проводки как в обычных жилых, так и в промышленных, технических, административных помещениях. Гофру можно крепить к стенам, потолку или полу. Он применяется для прокладки не только силовых кабельных линий, но и для монтажа кабелей сетей связи.

Выгодным преимуществом гофра перед монтажом в кабельный канал, который крепится только на ровную и гладкую стену является возможность укладки на любой поверхности. Гибкость трубки позволяет ей поворачиваться практически под любым углом или даже ложиться извивами.

Важно помнить, что поливинилхлорид, из которого изготавливается большая часть легких гофр, чувствителен к резкому изменению температуры, повышенной влажности и ультрафиолетовому излучению солнца, поэтому такие изделия следует применять для протяжки кабелей только в закрытых помещениях. Для монтажа наружной проводки существует отдельный тяжелый тип гофр, обладающих повышенной прочностью, высокой влагоустойчивостью.

В целях удобства цвет гофротрубы подбирается в соответствии с назначением. Существует общий европейский стандарт согласно которому:

• Белые трубы используются для монтажа компьютерных сетей
• Серые трубы применяются при прокладке электропроводки
• Коричневые или черные используются при подключении бытовой техники
• Зеленые защищают телефонную проводку
• Красные применяются при прокладке внешней проводки
• Желтые используются в системах газоснабжения
• Синие для труб водоснабжения

Источник: https://ProFazu.ru/provodka/montazh/prokladka-kabelya-v-gofre.html

Нужно ли прокладывать кабель в гофре

Решение о применении гофротрубы при организации кабельной линии принимается при наличии следующих обстоятельств:

• Угроза возникновения пожара. Если основанием под провода выступают стены или перекрытия из горючих материалов (дерево, древесные плиты, вагонка), тогда для минимизации риска возгораний проводку необходимо поместить в огнестойкие защитные оболочки.

• Вероятность механических повреждений. Размещенные за стеновой обшивкой или отделкой линии иногда повреждаются при попытках сверления. Наткнувшись на гофру, есть шанс вовремя спохватиться и перенести точку погружения бура в другое место.

• Наличие поворотов, изгибов и т.п. Обычные кабель-каналы или трубы в таком случае не обладают требуемой гибкостью. Гофрированные изделия здесь будут отличным вариантом решения задачи.

• Необходимость периодической замены кабеля. Если просто замуровать провод в стену или пол, сделать это без разрушения наружной отделки будет невозможно. Гофрированная труба дает возможность выполнить процедуру без необходимости демонтажа покрытия.

• Прямые климатические воздействия. Кабель, проходящий на улице, подвергается разрушительному влиянию солнечного света, атмосферных осадков, температурных колебаний и т.п. Чтобы максимально обезопасить электроснабжения жилого или промышленного объекта, проводку помещают внутрь защитной гофры.

• Подземная прокладка. Кроме повышенной влажности и механических воздействиях из-за движения грунта, уложенная под землей линия подвергается опасности со стороны грызунов.

• Участки в любых закрытых пространствах. Имеются в виду чердаки, подвалы и ниши за подвесными потолками и гипсокартонными стенами.

• Повышенная влажность в помещении. Для защиты линий в этом случае используются гофротрубы из ПВХ.

Следует помнить, что даже металлические гофры не способны полностью защитить от прямого воздействия перфораторного бура. Поэтому при сверлении необходимо внимательно следить за поведением инструмента. В идеале после прокладки кабеля скрытым способом делается фото или схема электрической разводки, во избежание проблем в дальнейшем.

Источник: https://5domov.ru/remont/kak-protyanut-kabel-v-gofru-s-provolokoy-i-bez-provoloki.html

Нормативы и правила прокладки кабеля в гофре

Требования государственных нормативных документов прямо не указывают на необходимость прокладки электрокабелей в гофре. Однако, из некоторых норм можно сделать однозначные выводы об использовании гофротрубы. Например:

– в таблице 2.1.3 ПУЭ (рис.1) рекомендуется монтировать незащищенные и защищенные кабельно-проводные изделия в трубах из трудно/несгораемых материалов;

Рис.1

– п.7.1.37 ПУЭ говорит о том, что электропроводка в помещениях должна выполняться заменяемой. Сделать это проще, если использован метод протяжки кабеля в гофре, ведь процедура замены электролинии, которая проложена в штробе или замоноличена, весьма трудоемка;

– п.3.58 СНиП 3.05.06-85 обязывает принимать меры по защите кабель-линий от механических повреждений.

Источник: https://xn—-jtbncduncbo1j.xn--p1ai/articles/prokladka-kabelya-v-gofre/

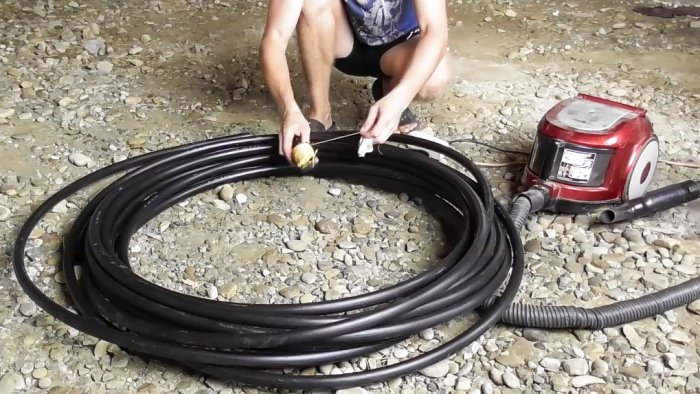

Продеваем шнур в 25 метровую трубу быстро

Итак, берем кусок ткани и веревку. Привязываем одно к другому, так же как делаете игрушку для кошки, чтобы тряпка не была полностью сдавленна, а спокойно была распушена. В общем привязываем к середине.

Затем, к одному краю трубы подключаем пылесос. Если труба слишком тонкая, сделайте переходник из доступных материалов.

Теперь включаем пылесос, а другого конца подносим привязанную на нитке ветошь.

Естественно она втягивается в трубку. Далее распутываем нитку, чтобы она поступала за тряпкой в трубу. И делаем это до тех пор, пока тряпка не пройдет по всей трубе и не достигнет пылесоса.

Теперь для продевания кабеля привязываем его конец к этой нити и протягиваем через трубу ПВХ. Я думаю, сама идея вам вполне понятна.

Данный метод можно использовать и для пропускания кабелей через тонкие гофры в домашней электрике.

Источник: https://SdelaySam-SvoimiRukami.ru/5635-kak-bystro-i-legko-protjanut-kabel-cherez-pvh-trubu-ili-gofru.html

Как протянуть кабель в гофру с зондом — пошаговая инструкция

Для работы потребуются следующие материалы и инструменты:

• Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
• Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.
• Бокорезы, монтажный нож, рулетка, изоляционная лента.


  Бокорезы

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

1. Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки. При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна. Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.
2. Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.


   Присоединение кабеля к гофре через протяжку (струну)

3. Надежно закрепить обратный конец струны. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.


   Второй конец струны в гофре нужно привязать к какому-либо тяжелому предмету

4. Продеть кабель в гофру. При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности. Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.


   «Натягиваем» гофру на кабель

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:

Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:

Источник: https://5domov.ru/remont/kak-protyanut-kabel-v-gofru-s-provolokoy-i-bez-provoloki.html

Прокладка кабеля в гофре

Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.

Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.

Очень важно при прокладке избегать перегибов гофры менее разрешенного радиуса, такая информация обычно указывается изготовителем на упаковке изделия.

Источник: https://ProFazu.ru/provodka/montazh/prokladka-kabelya-v-gofre.html

Как завести провод в шланг

Правильное соединение струны с устанавливаемым в гофру проводом

Работы рекомендуется выполнять вдвоем. Это обусловлено алгоритмом действий.

1. Извлечь конец проволоки (своеобразного тросика или струны) из шланга и соединить его с устанавливаемым кабелем. В обмотке провода проделывается отверстие, сквозь него просовывается тоненькая проволока и надежно фиксируется при помощи скручивания.
2. Разравнивается шланг по всей длине, лишь после этого можно приступать к заводу кабеля в гофру.
3. Один рабочий крепко держит конец трубы, с которого происходит завод кабеля, а второй вытягивает проволоку с обратной стороны. Этот подход позволяет эффективно проталкивать провод.
4. Полностью протянутый провод нужно примотать к трубе, чтобы предупредить смещение конструкций относительно друг друга.

Распространены случаи, когда провод застревает внутри гофры. Обусловлено это ослаблением его натяжения или образованием изгибов. До окончания процесса протяжки важно следить за состоянием шланга.

Источник: https://StrojDvor.ru/elektrosnabzhenie/prokladka-provodov-v-gofre-skolko-mozhno-prolozhit/

Монтаж электропроводки в гофре

При прокладке электропроводки любым способом универсальным требованием является использование клеммников, пайки, опрессовки или спайки для монтажа соединений. Места контакта проводников должны быть доступны для осмотра, поэтому если кабеля размещаются в гофрированных трубах, соединения следует помещать в распределительные коробки.

Еще одним требованием ПУЭ является необходимость разнесения по разным каналам основной и резервной кабельной линии, жил рабочего и аварийного освещения, то есть гофры с этими проводами должны быть территориально разделены.

Пластиковый гофр, который не является несгораемым разрешается закладывать в штробы стен, состоящих из бетона, кирпичи или других несгораемых материалов. Во всех других случаях, например, при монтаже скрытой проводки в деревянных домах, следует применять несгораемые прокладки (цемент, штукатурка, асбест), отделяющие гофрированные трубки от поверхности на расстояние не менее чем в 10 миллиметров. При прокладке пластикового гофра по несгораемой поверхности расстояние от сгораемых участков должно быть более 10 сантиметров.

Источник: https://ProFazu.ru/provodka/montazh/prokladka-kabelya-v-gofre.html

Коротко о главном

Гофрированная труба применяется в качестве кабель-канала для прокладки проводов с целью их защиты от агрессивных условий эксплуатации, удобства монтажа электрических линий, упрощения процесса замены кабеля.

Различаются гибкие трубы по материалу, для удобства определения назначения полимерные изделия изготавливаются с цветовой индикацией.

Погружение кабеля в гофру стандартно осуществляется двумя способами: проталкивается или протягивается посредством размещенного на производстве металлического зонда.

Чтобы в будущем можно было заменить неисправный кабель в гофре на новый, нужно использовать любую прочную струну. Главное, чтобы канал был не сильно изогнут, а провода располагались внутри не плотно.

Источник: https://m-strana.ru/articles/prokladka-kabelya-v-gofre/

Смотрите видео

Более наглядный процесс смотрите в видеоролике.

Источник: https://SdelaySam-SvoimiRukami.ru/5635-kak-bystro-i-legko-protjanut-kabel-cherez-pvh-trubu-ili-gofru.html

Способ крепления

правило

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.

Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.

Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.

А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.

Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.

Источник: https://xn--80ac1bcbgb9aa.xn--p1ai/kak-protanut-kabel-v-gofru/

Несколько слов в завершение

Гофротруба — хороший вариант провести эстетичный и качественный монтаж проводов, который к тому же соответствует требованиям СНиП. Использовать или нет гофрированную трубу − решать вам. Мы надеемся, что представленная нами информация была для вас полезной, и вы поделитесь ею с друзьями.

Источник: https://HouseChief.ru/kak-prosunut-kabel-v-gofpy-bez-ppotjazhki.html

Преимущества гофротрубы

Достоинства дополнительной защиты проводов и кабелей в виде гофрированной оболочки составляют следующий перечень:

1. ПВХ гофротрубы обладают негорючестью, лёгким весом, простотой монтажа;
2. Трубы из нержавейки и алюминия гибки, обладают высокой прочностью, невосприимчивы к коррозии.
3. Полиэтиленовые гофротрубы не поддерживают горение, выдерживают большое внешнее давление.
4. Гофрированные трубы, независимо от материала изготовления, сохраняют внешний изоляционный слой электропроводки на протяжении многих лет.
5. При замене одного из кабелей не требуется производить особо сложных демонтажных работ на прямолинейных участках. Повреждённый провод вытягивают из трубы, а взамен его протягивают новую электропроводку.
6. Гофротруба принимает нагрузку от веса кабелей на себя по всей длине магистрали, что исключает провисание электропроводки при правильном выборе расстояний между точками опоры.

Источник: https://xn--80ac1bcbgb9aa.xn--p1ai/kak-protanut-kabel-v-gofru/

Ремонт гофры

Причиной повреждения гофрированных рукавов могут быть грызуны или заводской брак. Также шланги могут протереться в результате прокладки трассы по конструкциям с сильной вибрацией.

Мелкие трещины и щели ликвидируют намоткой изоляции для наружных работ. Более широкие прорехи запаивают расплавленным пластиком. В некоторых случаях на повреждённый участок гофры накладывают бандаж с применением герметика.

Применение гофротруб значительно упрощает монтаж электрических сетей. Универсальность и неприхотливость в обращении гофрированных рукавов значительно повышают безопасность и долговечность электропроводки.

Источник: https://electric-220.ru/prokladka-kabelja-v-gofre
