Установка арматуры бачка унитаза: последовательность монтажа и регулирка

Сливной бачок: особенности устройства, виды механизмов, часто встречающиеся поломки и способы их устранения без привлечения специалистов по ремонту сантехники.

Виды арматуры для смывных бачков

Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем – в канализацию.

После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает механизм сливной арматуры, который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью специального клапана.

Функция арматура для сливного бачка

Арматура для сливного бачка является несложным механическим устройством, обеспечивающим набор воды в сантехническую емкость и ее слив при нажатии рычага или кнопки

Различают раздельную и совмещенную конструкцию арматуры, осуществляющей набор необходимого для смыва объема воды и слив ее после активизации смывного устройства.

Раздельные и совмещенные варианты

Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.

Запорный клапан бачка

Запорный клапан для бачка устроен таким образом, чтобы его было легко установить, демонтировать или изменить его высоту

Для управления поступлением и отключением воды используют поплавковый датчик, в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.

В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.

В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант.

В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.

Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.

Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.

Схема арматуры бачка

Арматура для бачка унитаза с боковой и нижней подачей воды отличается по устройству, но принципы настройки и ремонта у них очень похожи

Материалы для изготовления устройств

Чаще всего арматуру для унитаза выполняют из полимерных материалов. Обычно чем такая система дороже, тем она надежнее, но четких гарантий этот метод не дает. Встречаются и подделки известных брендов, и вполне надежная и недорогая продукция отечественного производства. Рядовому покупателю остается только постараться найти хорошего продавца и надеяться на удачу.

Арматура из бронзы и латунных сплавов считается значительно более надежной, а подделать такие устройства гораздо сложнее. Но и стоимость этих механизмов будет значительно выше, чем у пластиковых изделий.

Металлическая начинка обычно используется в сантехнике элитного класса. При правильной настройке и монтаже такой механизм бесперебойно функционирует в течение многих лет.

Арматура унитаза компакт

В унитазах с нижней подачей воды впускной и запорный клапан находятся очень близко. При настройке арматуры нужно проследить, чтобы подвижные части не соприкасались

Место подачи воды

Важный момент – место поступления воды в унитаз. Она может осуществляться сбоку или снизу. Когда вода заливается из бокового отверстия, она производит некоторое количество шума, не всегда приятного окружающим.

Если же вода поступает снизу, это происходит практически бесшумно. Нижняя подача воды в бачок характерна скорее для новых моделей, выпущенных за рубежом.

А вот традиционные бачки отечественного производства обычно имеют боковую подачу воды. Преимущество этого варианта состоит в относительно низкой цене. Различается и монтаж. Элементы нижней подачи воды можно установить в бачке еще до его установки. А вот боковая подача монтируется лишь после того, как бачок установлен на чаше унитаза.

Нижняя подача воды в бачок унитаза

Для замены арматуру подбирают с учетом варианта подачи воды в сантехнический бачок, он может быть боковым или нижним

Арматура в бачке унитаза – это устройство, осуществляющее автоматическое наполнение и слив воды

Марки Alcaplast, GeberitМарки Alcaplast, Geberit считаются самыми популярными среди производителей смывных устройств унитазов. Современные модели унитазов оснащены двукнопочной системой регулировки арматуры. Одним нажатием кнопки меняют объем наполняемости бачка, как правило, на 3 или 6 литров. Даже если правильно настроить работу простейшей модели, то затраты воды значительно уменьшатся.

Разновидности унитазов в зависимости от подвода воды к сливному бачку.

Система, предназначенная заполнять бачок жидкостью бывает двух видов:

  • 1.Вода подводится сбоку.
  • 2.Вода подводится снизу.

В квартирах чаще встречаются системы, имеющие боковой подвод. Регулировка, ремонт данного вида арматуры просты даже для неподготовленного человека.

Виды бачков для унитаза

Смывной бачок представляет собой ёмкость с крышкой, оснащённую механизмом подачи воды и сливным устройством. По месту установки бачки подразделяются на три вида:

  • подвесные;
  • встраиваемые в стену;
  • компакты.

Подвесной бачок монтируется на стену над унитазом на некоторой высоте и соединяется с чашей при помощи сливной трубы. К рычагу устройства для смыва крепится цепочка с ручкой. Верхнее расположение ёмкости обеспечивает высокий напор воды при сливе.

Встраиваемый бачок представляет собой плоскую ёмкость из высокопрочного полимера. Ей комплектуются подвесные унитазы. Ёмкость прячется за декоративной отделкой, снаружи монтируются лишь кнопки управления смывом.

Бачок-компакт устанавливается на заднюю полку чаши унитаза. Он оснащается рычажным или кнопочным механизмом. Подача воды осуществляется сбоку или снизу.

Унитаз-компакт с нижней подводкой воды

Классический унитаз-компакт с нижней подводкой воды Источник vannstudio.ru

Механизм набора воды

У классического бачка отверстие для устройства, подающего воду, расположено в верхней части боковой стенки. Традиционный механизм оснащён клапаном, который приводится в действие рычагом с пластиковым поплавком. При спуске воды из резервуара клапан автоматически открывается, чтобы бачок быстро вновь наполнился. Когда поплавок на горизонтальном рычаге поднимется вместе с уровнем воды до первоначальной отметки, клапан перекроет подачу.

Недостатком боковой подачи считают излишне громкий шум воды в те минуты, когда она набирается в ёмкость. Большинство зарубежных производителей унитазов-компактов, как и многие российские, перешли на выпуск бачков с нижней подачей воды. Принцип работы устройства схож с традиционным, но за счёт того, что вода поступает снизу, шума практически не слышно. В донном варианте поплавок прикреплён к вертикальному штоку, который расположен в подводящей трубе.

Состав арматуры, если подвод воды сбоку

Если к бачку проведен боковой тип подвода, то механизм состоит из:

  • 1.Клапан запорный бывает штоковый или мембранный. Штоковый тип более простой и недорогой.
  • 2.Штанга или рычаг для управления бывает латунный или пластиковый.
  • 3.Трубка наливная предназначена снижать шумовой эффект от смыва и наполнения воды.
  • 4.Поплавок. Применяются поплавки, которые двигаются по горизонтальной направляющей.

Как действует механизм, который двигается по горизонтальной направляющей:

  • 1.Во время смыва поплавковый механизм опускается вниз, двигая за собой штангу, при этом выполняя открытие запорного клапана.
  • 2.Вода поступает в бак, элемент управления поднимается.
  • 3.Поступление воды в устройстве со штоковым типом клапана останавливается постепенно по мере заполнения бачка, с мембранным типом останавливается сразу, как достигается контрольная метка.

Из чего состоит арматура, если подвод воды снизу:

  • 1.поплавок.
  • 2.стакан, куда осуществляется опускание поплавкового механизма во время слива.
  • 3.направляющая.
  • 4.клапан мембранный.
  • 5.тяга крепится одновременно к поплавковому устройству и запорному элементу.

Характерные проблемы с бачком

Проблемы с бачком чаще всего возникают по трем причинам:

  • из-за неправильного монтажа;
  • после неверной настройки арматуры;
  • в результате износа или поломки отдельных узлов и элементов.

Если воды в бачок набирается слишком много или недостаточно, прежде всего, рекомендуется проверить состояние поплавка. Если его удерживает рычаг из толстой проволоки, произвести настройку будет просто.

Достаточно слегка изогнуть металл таким образом, чтобы поплавок изменил свое положение. Если нужно больше воды, поплавок нужно переместить выше. Для этого проволоку изгибают дугой вниз.

Если же воды в бачок набирается слишком много, поплавок следует немного опустить. Для этого проволоку, удерживающую этот элемент, сгибают дугой вверх. Но в новых моделях все элементы выполнены из пластика, который не согнешь. Здесь для изменения положения поплавка предусмотрен специальный винт. Вращая его, можно переместить поплавок на нужный уровень.

Иногда недостаток воды в бачке связан не с неправильным положением поплавка, а с загрязнением проточных отверстий, через которые поступает вода. В этом случае нужно снять с механизма поплавок, затем вынуть мембрану, закрывающую отверстие, и выполнить промывку механизма.

Для того чтобы отрегулировать уровень набирающейся воды в бачок с простейшим краном-поплавком, нужно сделать несколько нехитрых действий:

Галерея изображений

Фото из

Шаг 1: Регулировка рычага крана-поплавка

Шаг 2: Затягивание регулирующей гайки пассатижами

Шаг 3: Контрольный набор воды в бачок

Шаг 4: Изменение положение поплавка по необходимости

Разумеется, перед началом любых манипуляций с бачком необходимо перекрыть воду на стояке.

Если вода в бачок поступает непрерывно, значит, нужно проверить состояние мембраны или клапана, которым снабжен кран-поплавок, для этого:

Галерея изображений

Фото из

Шаг 1: Извлечение крана-поплавка из бачка

Шаг 2: Разборка головки крана-поплавка

Шаг 3: Осмотр мембраны крана поплавка

Шаг 4: Обратная сборка устройства и установка

Предусмотрительные хозяева ещё при установке унитаза монтируют запорный кран непосредственно перед ним. В этом случае не нужно перекрывать весь стояк, достаточно отключить только бачок и приступить к ремонту и настройке.

Прокладка запорного клапана

На нижнем конце запорного клапана имеется резиновая прокладка, износ которой приводит к постоянному протеканию воды в унитаз

Иногда наблюдается следующая неприятная ситуация: вода постоянно вытекает из бачка, причем бачок либо наполняется только частично, либо и вовсе остается практически пустым. Скорее всего, виноват запорный механизм, который установлен неправильно либо износился.

Замену механизма слива воды производим так:

Галерея изображений

Фото из

Перекрываем поставку воды в бачок, сливаем из него всю воду. Затем откручиваем рычаг и снимаем крышку. Получив доступ к сливному устройству, отделяем и извлекаем его

Осматриваем клапан сливного механизма. При необходимости чистим или меняем на новый. Если проблема была в нем, устанавливаем арматуру на место, если нет – продолжаем работу

Если в результате осмотра мы выявили, что причина течи в неисправном сливном механизме, оключаем шланг подачи воды, снимаем бачок и откручиваем снаружи его днища пластиковую подставку

Меняем крепежные винты, соединяющие бачок с полкой компактного унитаза. Используем новые уплотнители

С помощью ключа, имеющегося в комплектации сливного устройства, фиксируем новую пластиковую подставку

Старый, наверняка поврежденный, уплотнитель снимаем с унитаза, тщательно очищаем обод под ним и просушиваем

На пластиковую подставку сливного устройства надеваем новую резиновую прокладку

Ставим сливной бачок на положенное ему место. Аккуратно совмещаем технологические отверстия, стараясь при соприкосновении частей прибора не сминать и не сдвигать уплотнители. Фиксируем бачок гайками, запускаем в эксплуатацию

Шаг 1: Извлечение сливного механизма из бачка

Шаг 2: Осмотр клапана и производство чистки

Шаг 3: Демонтаж смывного бачка компакта

Шаг 4: Замена креплений бачка к унитазу

Шаг 5: Установка новой подставки смывного устройства

Шаг 6: Удаление старого уплотнителя с полки унитаза

Шаг 7: Установка новой кольцеобразной прокладки

Шаг 8: Установка бачка на штатное место

Чаще всего достаточно просто посильнее затянуть крепежные болты, фиксирующие запорное устройство в правильном положении.

Если это не помогло, нужно проверить клапан на износ и засорение. Для этого клапан снимают, разбирают и промывают, при необходимости заменяют изношенную мембрану.

Устройство арматуры для бачка унитаза

Для того чтобы выполнить замену элементов сливного и заливного клапана или провести простой ремонт, нужно подробно изучить конструкцию подлежащего восстановлению устройства

Иногда выходит из строя резиновая прокладка, которая установлена между бачком и унитазом. В этом случае вода будет вытекать из бачка и скапливаться на полу возле унитаза.

Чтобы устранить эту проблему, нужно будет полностью демонтировать бачок, заменить прохудившуюся прокладку и установить бачок на место.

Настройка арматуры сантехнического сливного бачка

Технология настройки арматуры, устанавливаемой для работы сливного бачка, подробно описана в инструкции, приложенной изготовителем к предложенной покупателю продукции. Главное, четко выполнять указания производителя

Двухрежимный слив

Рабочий объем бачка унитаза составляет 4 или 6 литров. С целью экономии воды были разработаны смывные механизмы с двумя режимами работы:

  • в стандартном варианте в чашу сливается весь объем жидкости из резервуара;
  • в режиме «эконом» – половина объёма, т.е. 2 или 3 литра.

Управление реализуется по-разному. Это может быть двухкнопочная система либо однокнопочная с двумя вариантами нажатия – слабым и сильным.

Двухрежимный смывной механизм

Двухрежимный смывной механизм Источник smesiteli-tomsk.ru

К преимуществам двухрежимного слива можно отнести более экономный расход воды. Но нельзя забывать о недостатке – чем сложнее механизм, чем больше в нем элементов, тем выше риск поломки и тем сложнее устранить неисправность.

Регулировка наполнения бачка унитаза

Если воды выливается заметно больше, чем необходимо для нормального слива, нужно отрегулировать наполнение бачка унитаза: опустить поплавок узла подачи воды. А, если наоборот воды не хватает, поднять поплавок.

Проще всего регулировать рычажные системы слива, с поплавком на длинном рычаге.

На старых моделях он сделан из проволоки и для регулировки её достаточно согнуть или соответственно — разогнуть.

Регулировка наполнения старой системы наполнения унитаза

Регулировка наполнения старой системы наполнения унитаза

Встречаются и пластиковые рычаги из двух звеньев, соединенных барашковой гайкой. Чтобы переместить поплавок её нужно ослабить, а затем снова зажать.

У систем, где поплавок двигается по вертикальной направляющей рейке регулировка ещё проще.

Отсоединим поплавок от штока. Обычно он удерживается в гнезде за счет пружинистости самого пластика. Затем, опускаем или поднимаем поплавок и снова соединяем его со штоком.

Сложнее задача, если поплавок располагается в специальной ванночке. «Выщелкиваем» из гнезда шток, соединяющий поплавок и клапан. Затем отводим фиксатор, удерживающий ванночку на направляющей рейке. Поднимаем или опускаем ванночку вместе с поплавком. Отпускаем фиксатор и соединяем поплавок со штоком.

Механизмы регулировки системы наполнения бачка унитаза

Механизмы регулировки системы наполнения бачка унитаза

№ 3. MTT Turbine Superbike

Если удалось купить этот гоночный мотоцикл стоимостью 200 000 у.е , то знайте, вы — счастливчик, ведь в год выпускается всего 5 единиц MTT Turbine Superbike.

Этот железный конь оснащен газотурбинным двигателем Rolls Royce-Allison с 2х ступенчатой коробкой передач. Мотоцикл имеет также заднюю камеру и цветной ЖК дисплей. Весит 225кг, а максимальная скорость 365км/ч.

Выбор внутреннего устройства бачка

С помощью линейки определяем размер сечения трубы, предназначенной, чтобы наполнять воду. Диаметру, равному 1.5 см, соответствует подводка в 3/8 дюйма, если сечение равно двум сантиметрам, то подводка равна 1⁄2 дюйма. Для удобства лучше выбрать ту модель арматуры, что и была. Вынимаем арматуру и покупаем соответствующую в магазине.

Набор инструментов, которые понадобятся для регулировки и ремонта:

  • Рулетка либо линейка.
  • Разводной ключ с маркировкой 1.
  • Несколько гаечных ключей.
  • Новая арматура.

Вода перестала набираться

Если вода в бачок перестала поступать или набирается слишком медленно, следует провести ревизию бокового или донного подающего устройства. Обычно проблема связана с засорением частичками ржавчины и другими механическими включениями.

На первом этапе требуется перекрыть воду и отсоединить гибкую подводку от бачка. Если на входе в устройство подачи установлен фильтр, то в шланге может скопиться грязь. Чтобы её удалить, свободный конец подводки опускают в ведро или направляют в унитаз и включают подачу воды.

Донный клапан подачи воды

Донный клапан подачи воды демонтируют и очищают от загрязнений Источник stroy-podskazka.ru

В более сложных случаях может потребоваться демонтаж устройства подачи. Механизм промывают под струёй воды, чтобы очистить корпус, трубки, клапан от загрязнений. Если в состав конструкции входит мембрана, её достают и тщательно очищают от накопившихся твёрдых частиц.

Далее подающее устройство устанавливают на место, подключают гибкую подводку и поверяют герметичность соединений, а также силу напора воды, поступающей в бачок.

Что делать, если вода набирается медленно, смотрите в этом видеоролике:

Водопроводная схема

И несколько слов о том, как правильно организовать автономную водопроводную сеть на даче. В первую очередь решается вопрос об источнике водоснабжения. После чего выбирается насос по типу его установке. То есть эти два критерия неразрывно связаны между собой. И второй выходит из первого.

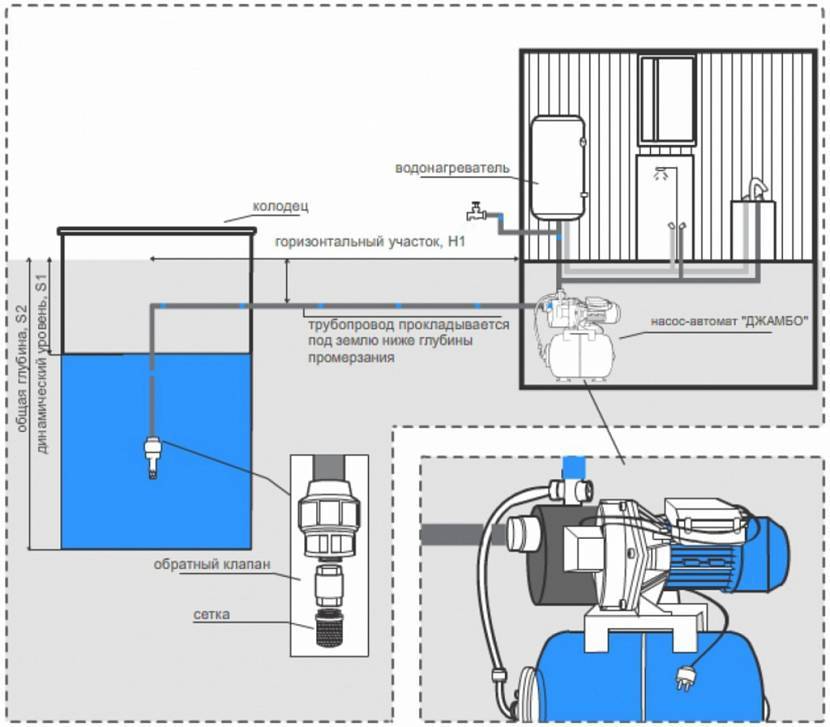

А вот теперь о схеме расположения. Если в водопроводе будут использованы погружные или скважинные модели насосного оборудования, то опрос месторасположения приборов отпадает сам собой. Что касается поверхностных агрегатов, то здесь есть два варианта:


Схема расположения поверхностного насоса в подвале домаИсточник moikolodets.ru

Иногда под поверхностный насос выделяют специальное помещение, которое сооружают на улице рядом с коттеджем. Его обязательно утепляют.

Что касается трубной разводки, то это пластиковые трубы, которые укладывают на небольшую глубину, но обязательно утепляют. Благо на рынке можно найти специальные теплоизоляционные материалы для труб

Особое внимание уделяется прокладки трубы внутрь дома. Обычно такой проход планируют на стадии формирования проекта загородного дома

Потому что чем меньше расстояние от источника водозабора до коттеджа, тем лучше: меньше расхода материала, не снижается напор и производительность водопровода. Обычно прокладку внутрь дома проводят или через фундамент строения, или через стену.

Замена сливной системы унитаза (видео)

Мы уверены, разобраться с устройством системы слива и привести его в порядок вам вполне по силам, сэкономив заметную сумму на визите сантехника.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на

новостную рассылку

. Успехов вам, и добра вашей семье!

Как установить новую арматуру

В комплекте с новой арматурой идет инструкция к эксплуатации. Первым делом, знакомимся с инструкцией.

  • Регулировка арматуры сливного бачка: Инструкция- Обзор +Видео1.Устанавливаем клапан, регулирующий заливку при помощи прокладок, переходников. Есть модели сантехники, у которых входной и заливной механизмы устанавливаются одновременно.
  • 2.Арматуру можно вставить в бачок до установки унитаза, кладем прокладку на верхнюю поверхность системы слива и помещаем устройство в бачок, скрепляем гайками.
  • 3.Для внутренних крепежных элементов используются прокладки из резины, для наружных – из пластика. Внутренние прокладки для герметизации можно смазать силиконовым герметиком. Старые прокладки заменяем после разборки устройства.
  • 4.Если есть возможность, то прокладку, соединяющую бачок и чашу унитаза, тоже смазывают герметиком.
  • 5.Элементы арматуры должны находиться от стенок сливной емкости на расстоянии не меньше пол сантиметра.
  • 6.Закончив монтаж, бачок крепится к чаше унитаза.
  • 7.Бачок закрыть крышкой, прикрутив сливную кнопку.
  • 8.Подключить воду, произвести контрольный слив.
