Устройство и принцип работы накопительного водонагревателя

Устройство, принцип работы, разновидности электрических водонагревателей: проточные, накопительные. Краткий обзор рынка водонагревателей, нагреватели Термекс.

Устройство проточного водонагревателя

Электрические и газовые проточные водонагреватели имеют ряд общих черт, основанных на схожем принципе работы.

Вода в этих аппаратах не задерживается, а прямиком из водопровода попадает в водозаборную точку (душ или кран), предварительно нагревшись во время движения через нагревательный элемент. Им является ТЭН – если это электрические водонагреватели, или теплообменник – если газовые. Основной момент – производительность и мощность аппаратов. Какое количество воды может производить аппарат в единицу времени и, соответственно, температура воды зависят от этих характеристик.

Проточные водонагреватели могут быть разнообразной конфигурации. По схеме строения проточный аппарат имеет следующие составляющие:

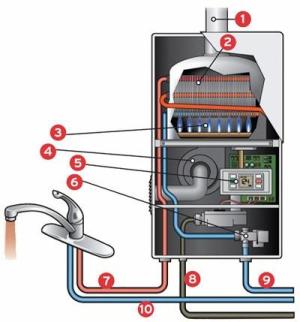

1. Вытяжная труба
2. Теплообменник
3. Газовая горелка
4. Вентилятор (формирователь тяги)
5. Пульт управления
6. Датчик потока
7. Горячая вода к крану
8. Подвод газа
9. Подвод холодной воды
10. Холодная вода к крану

Принцип работы проточных водонагревателей может осуществляться двумя способами: напорным или безнапорным, и, соответственно, они делятся на два типа – однофазные и трехфазные. Напорные или трехфазные агрегаты способны обслуживать как одну, так и сразу несколько водозаборных точек. Их принцип работы основан на  давлении при входе в устройство и внутри его. А безнапорные или однофазные агрегаты, как правило, имеют дело только с одной водозаборной точкой, они работают при давлении только на входе в водонагреватель.

Нагревательный элемент

Нагревательным элементом в электрических проточных водонагревателях является так называемый ТЭН или термоэлектронагреватель, который может быть «мокрого» и «сухого» типа. ТЭН «мокрого» типа предполагает его прямой контакт с водой, что, с одной стороны, производит максимально качественный нагрев воды и позволяет экономить электричество, а с другой – увеличивает риск поражения электрическим током в случае неполадок. Тогда как ТЭН «сухого» типа предполагает наличие воздушного пространства между нагревательным элементом и водой, ТЭН в таких устройствах заключен в металлическую колбу. Сторонники «мокрого» типа считают, что такой вариант неэффективен, ведь воздух принято считать теплоизолятором. Однако, специалисты, разрабатывающие «сухой» метод, говорят о высоком качестве работы, благодаря новым технологиям и прогрессивным конструкциям инструментов.

Горелка

Если говорить о газовых проточных водонагревателях, то здесь нагревательным элементом выступает газовая горелка. Зажигать газ вы можете по-разному, в зависимости от модели аппарата, однако, на сегодняшний день более популярными считаются колонки с автоматическим или электронным розжигом, хотя не ушли в прошлое и модели с «кнопкой» или пьезой для зажигания газа. С электророзжигом пламя автоматически генерируется при включении воды и затухает при выключении. Такие устройства способны самостоятельно возобновлять работу при перебоях в электроснабжении. Единственным минусом может служить то, что придется менять батарейки.

В газовом проточном агрегате температура воды зависит от ее объема, а так же мощности работы инструмента. Мощность вы можете регулировать самостоятельно, однако, если вы увеличите напор воды или включите где-либо еще один кран, температура воды спадет. Разработки не стоят на месте, и уже модели газовых проточных водонагревателей с модуляционной горелкой способны самостоятельно регулировать мощность, чтобы не возникало резких перепадов.

Теплообменник

Вода, нагреваясь, проходит через теплообменник, качество которого является очень важным для газовой колонки. Стальной теплообменник позволит вам сэкономить при покупке, но значительно сократит срок эксплуатации. Самым лучшим по праву считается медный теплообменник, который увеличивает не только время службы, но и КПД агрегата.

А что же происходит с продуктами сгорания, ведь мы имеем дело с газом, а не электричеством? Существует два типа водонагревателей: с открытыми и закрытыми камерами сгорания.  Открытая камера сгорания предполагает выход отходов в дымоход, а закрытая  – принудительный отвод продуктов в специальное устройство (коаксиальный дымоход).
Важным является то, что такой аппарат очень реагирует на сильные перепады давления воды.

Регуляционные и защитные элементы

Регулировать температуру и производить контроль работы водонагревателя – функция термостата. Именно он защищает аппарат от перегрева и непредвиденных поломок. Система регулировки происходит следующим образом: вы самостоятельно устанавливаете нужную вам температуру при помощи терморегулятора, а термостат автоматически ее поддерживает до тех пор, пока вам опять не захочется ее изменить. Если уровень воды падает менее чем на 3-5%, термостат отключает устройство, а точнее, прекращает работу ТЭНа.

Очень важным элементом, как в электрических, так и в газовых водонагревателях является магниевый анод. Он защищает практически все элементы от коррозии. Не будь его, агрегаты служили бы не более полугода, именно через такое время следует периодически менять анод.

Но для защиты устройства немаловажную роль играет и внутреннее покрытие бака.  Оно может быть из стеклофарфора, эмали, высокотемпературной керамики, пенополиуретана или другого материала.

Необходимой так же является теплоизоляция бака, чем она выше и качественнее, тем меньше тепловых потерь и затрат на нагрев воды. Особую роль теплоизоляция играет, конечно, в накопительных водонагревателях.

Мощность их может быть абсолютно любой, она может составлять 3300 Вт, как, например, в модели Ariston Bravo M 3323 U-PV1 или 25,1 Вт в модели Bosch WST 120 RO, а может составлять 26200 Вт, как в моделях Bosch GWH 15-2 COD H и Bosch GWH 15-2 CO P. Производительность водонагревателя узнается по характеристике «минимальный поток воды». Так модель Термекс ID 80 H (RZB80-D) при мощности 2000Вт имеет минимальный  поток воды – 6 л/мин. Некоторые аппараты содержат и сведения о максимальной температуре нагрева, например в Термекс ID 80 H (RZB80-D) она составляет 60 градусов С.

Источник: https://www.vseinstrumenti.ru/santehnika/vodonagrevateli/articles/ustrojstvo_i_rabota/

Устройство электрического водонагревателя накопительного

Базовая комплектация накопительного водогрейного оборудования электрического типа представлена:

• стандартным корпусом;
• баком с теплоизолирующим слоем;
• нагревательными элементами в виде ТЭНов;
• защитным магниевым анодом;
• термостатом;
• блоком для управления;
• системой безопасности;
• индикаторным элементом;
• электрическим кабелем.

В подобном типе оборудования использование горячей воды возможно исключительно после полного нагрева, поэтому предварительный процесс подготовки жидкости является обязательным.

Источник: https://delaemvannuu.ru/texnika/princip-raboty-nakopitelnogo-elektricheskogo-vodonagrevatelya.html

Устройство  ПЭВН

ПЭВН конструктивно можно поделить на два типа: универсальный и «кран мгновенного нагрева». Водонагреватели первого типа выполнены в виде закрытого корпуса с двумя патрубками для впуска и выпуска воды. Такие ПЭВН монтируются вблизи точки водоразбора, например, над раковиной. Некоторые приборы поддерживают работу с несколькими точками. В качестве примера рассмотрим внутреннее устройство одного из подобных ПЭВН фирмы Thermex.

На видео показан разбор этого же водонагревателя:

Источник: https://club.dns-shop.ru/blog/t-183-drugaya-byitovaya-tehnika/40108-kak-ustroen-protochnyii-elektricheskii-vodonagrevatel/

Бак для воды в бойлере – основа любого водонагревателя.

Как правило резервуары сделаны из металла, но иногда встречается и пластик. Сперва разберем металлические, они бывают из нержавейки и обычного металла. Как правило, многие отдают предпочтение бакам из нержавеющей стали, считая, что они более надежные. Но это не совсем так, главная проблема подобных моделей – невозможность покрыть бак защитным составом эмали. Не секрет, что нержавейка отлично взаимодействует с водой, но и то что её невозможно покрасить тоже ни для кого не будет новостью. Стальные баки обработаны изнутри особым составом стекловидной эмали (название может отличаться у разных производителей), которая защищает их от деформации, перепадов температур и предотвращает появление ржавчины. Резервуары из нержавеющей стали же подвержены деформации, т.к. из-за постоянного нагрева и остывания они могут расширяться.

Также встречаются баки из АБС пластика, они ничем не хуже своих металлических аналогов, напротив имеют даже ряд преимуществ. Например, они не подвержены ржавчине, а также они лучше сохраняют тепло и тем самым способствуют более быстрому нагреву жидкости.

Источник: https://nofer-aparici.ru/stati/ustrojstvo-vodonagrevatelya

Основные характеристики

Основными техническими характеристиками бойлера являются:

1. Материал изготовления корпуса (эмаль, нержавеющая сталь, пластик).
2. Тип размещения (настенный, напольный, вертикальный, горизонтальный).
3. Номинальное напряжение электрической сети (220 или 380 В).

4. Давление воды (особенно актуально для проточных водонагревателей). При небольшом напоре в водопроводе может испортиться нагревательный элемент

5. Объем бака.
6. Вес.
7. Габаритные размеры (глубина, ширина, высота).
8. Максимальная мощность.
9. Наличие регулятора температуры воды, магниевого анода.
10. Толщина и материал слоя теплоизоляции (самый высокоэффективный – пенополиуретан).
11. Тепловые потери (напрямую зависят от слоя теплоизоляции, чем он толще, тем меньше потери и экономичнее водонагреватель).
12. Тип управления (гидравлическое, электронное, наличие ЖК-дисплея).

Источник: https://oboiman.ru/teplo/ustrojstvo-i-princip-raboty-bojlera-dla-nagreva-vody-kak-rabotaet-nakopitelnyj-vodonagrevatel.html

Виды водонагревателей накопительных электрических

Доброго времени суток, сегодня поговорим о таком важном и нужном в быту приборе как водонагреватель!

Начнем с того, что водонагреватели бывают двух видов: накопительные и проточные.

Проточный водонагреватель электрический: принцип работы

Проточный водонагреватель электрический

Принцип их работы следует из их названия — один вид приборов нагревает воду, накапливая ее в специальной теплоизолированной емкости (накопительный тип).

Накопительный водонагреватель электрический: принцип работы

Второй вид приборов нагревает воду во время ее прохождения через прибор (проточный тип).

Накопительный водонагреватель электрический

Оба варианта водонагревателей могут быть электрическими или газовыми. В этой статье мы будем обсуждать накопительные водонагреватели.

Источник: https://znayteplo.ru/vodoprovod/vybiraem-nakopitelnyj-vodonagrevatel-ili-kak-ustroena-vodogrejka/

Виды водонагревателей

В зависимости от исполнения электрические накопительные водонагреватели могут быть:

• встраиваемыми. Они являются частью системы водоснабжения. Подключается к ней с помощью шлангов либо труб. Бывают напольными и настенными;
• наливными. Работаю автономно. Не имеют системы подачи воды. Необходимое количество пользователь наливает сам. Устанавливаются преимущественно на дачах и в частных домах, не подключенных к системе водоснабжения. Вода, по мере необходимости, поступает из скважины либо колодца.

Встраиваемые накопительные электрические водонагреватели более востребованы
ФОТО: probower.ru

Источник: https://HouseChief.ru/vodonagrevateli-nakopitelnye-ehlektricheskie.html

Меры безопасности при эксплуатации водонагревателя

Все электрические приборы требуют аккуратного обращения с собой и соблюдения мер безопасности. Поскольку прибор подключается к сети электрического питания, то он представляет особый класс опасности, при котором возможны травмы от электрического тока.

Поэтому всегда следует соблюдать требования во избежание получения травм и порчи прибора:

1. Запрещено снимать корпус нагревателя с включенной в розетку вилкой.
2. Розетка, к которой будет подключаться нагреватель, должна иметь заземление.
3. Нельзя включать бак в розетку, если в нем нет воды. Проверить ее наличие можно, открыв кран горячей воды. Если она бежит, значит, бак наполнен.
4. Необходимо проводить своевременное обслуживание бака: чистка от накипи и других примесей. Это убережет его от повреждений.

Чистка водонагревательного устройства от накипи и других примесей

Следует помнить, что самыми уязвимыми элементами нагревателей является ТЭН и накопительный бак. Именно они подвержены наибольшим нагрузкам агрессивных сред.

Источник: https://oboiman.ru/teplo/ustrojstvo-i-princip-raboty-bojlera-dla-nagreva-vody-kak-rabotaet-nakopitelnyj-vodonagrevatel.html

Оптимальный рабочий режим электрического бойлера

Выставлять температурный режим до минимально допустимого крайне не рекомендуется по следующим причинам:

• Снижение КПД водонагревательного оборудования;
• Температура жидкости 30-40⁰ С – идеальная среда для образования, размножения бактерий, плесневого грибка, которые непременно попадают в воду;
• Увеличивается скорость образования накипи.

Данные приборы часто оснащаются опцией экономного режима, обозначенного буквой Е. Данный режим работы означает нагрев жидкости внутри емкостного резервуара до температуры +55⁰ С, что позволяет продлить срок использования до технического обслуживания. То есть при данном температурном режиме медленнее всего образуется накипь, соответственно реже приходится проводить очистку ТЭНа. К экономии электроэнергии это не относится.

Источник: https://principraboty.ru/princip-raboty-nakopitelnogo-vodonagrevatelya/

Элемент нагрева водонагревателя – важнейшая часть этого устройства.

От этого узла зависит скорость и максимальная температура нагрева воды. А также долговечность аппарата. Тэны бывают трех типов:

1. Изолированные,
2. прямого контакта,
3. керамические.

Изолированный и прямого контакта сделаны из меди и имеют одинаковую форму и свойства, единственное их отличие – наличие кобуры, которая защищает от воды изолированный элемент нагрева. Поэтому они считаются более надежными.

Керамические же сделаны из камня и не подвержены появлению накипи и могут служить десятками лет!

Поэтому в плане надежности их стоит распределить в таком порядке: Керамический, изолированный, прямого контакта.

Источник: https://nofer-aparici.ru/stati/ustrojstvo-vodonagrevatelya

Как сэкономить электроэнергию?

Можно немного сэкономить электроэнергию, которую потребляет бойлер в процессе работы. Для этого рекомендуется:

1. Выставлять температуру нагрева не на максимум (75-85 градусов), а на 55-60. Когда в бак поступает холодная вода и соединяется с той жидкостью, которая там уже находится, понадобится меньше энергии, чтобы разогреть смешанную массу. К тому же температурный режим 55-60 градусов поможет существенно уменьшить процесс образования накипи на нагревателе.
2. Надо выбрать правильное местоположение бойлера, чтобы трубопровод от него до мойки или душа не был слишком длинным. За счет этого тепло от горячей воды будет рассеиваться меньше.
3. Периодически необходимо производить профилактическую чистку нагревательного элемента от накипи. За счет этой процедуры эффективность его работы повышается – затраты электроэнергии на выработку тепла будут меньше.

Источник: https://sdelai-lestnicu.ru/pechi-i-kaminy/princip-raboty-bojlera-gazovogo-elektriceskogo

Плюсы и минусы накопительного устройства

Среди преимуществ отмечают следующие:

• небольшую мощность, поэтому нет надобности монтировать отдельную проводку;
• возможность употребления с нескольких точек (кухня, ванна, баня);
• простоту использования;
• возможность установки на некоем расстоянии от места забора воды;
• для получения нужной температуры нет необходимости менять напор, так как в комплект входит смеситель.

Среди недостатков выделяют следующие:

• большие размеры, которые необходимо учитывать при монтаже;
• при полном использовании воды для нагрева новой партии необходимо некоторое время.

Источник: https://zen.yandex.ru/media/id/5bb540f790688600aa54bf11/kak-rabotaet-nakopitelnyi-vodonagrevatel-5ca89e9811258d00b2a66213

Блок управления

Блок, отвечающий за управление и контроль водогрейной системы, включает в себя целый набор датчиков и специальных приборов, что позволяет осуществлять выбор и последующий контроль температурного режима нагреваемой воды, а также расход холодного и горячего водоснабжения. Также посредством специальных приборов производится контроль наполненности бака водой.

Источник: https://delaemvannuu.ru/texnika/princip-raboty-nakopitelnogo-elektricheskogo-vodonagrevatelya.html

Устройство бойлера косвенного нагрева

Собственно, почему нагрев называется косвенным? В бойлере вода нагревается не непосредственно от нагревательного элемента, а через промежуточный теплоноситель – антифриз или ту же воду. То есть от системы отопления или отопительного котла она идет через змеевик (теплоноситель) и нагревает воду непосредственно в самом бойлере.

Устройство бойлера содержит в себе все те же компоненты, что и обычные водонагреватели:

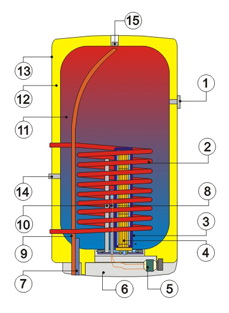

1. Индикатор температуры
2. Трубчатый теплообменник
3. Гильза термоэлемента
4. Сухой керамический термоэлемент
5. Рабочий термостат с наружным блоком управления; предохранительный термостат
6. Крышка электроподсоединения
7. Труба подачи холодной воды
8. Гильза рабочего и предохранительного термостата
9. Труба подачи теплой воды
10. Магниевый анод
11. Стальной эмалированный резервуар
12. Полиуретановая изоляция 42 мм без фреона
13. Кожух водонагревателя
14. Циркуляция – только в нагревателях с теплообменником 1 м2
15. Второй выход для горячей воды.

Специфичным будет только: змеевик (трубчатый теплообменник)

Это греющий элемент в стальном патроне, через который проходит вода или антифриз. Он подключается к системе или котлу отопления через отдельный контур с насосом.

Время нагрева воды напрямую зависит от мощности и площади поверхности змеевика.

Он может быть «двойным», такой теплообменник имеет меньшую высоту свивания и обеспечивает более мощный и концентрированный нагрев. А так же возможен «змеевик в змеевике», который находится глубоко в бойлере для равномерного и плодотворного нагрева воды. Покрыт он специальной эмалью, соответствующей всем гигиеническим нормам.

Диффузор

На входе холодной воды он разделяет ее с горячей, чтобы не снижать температуру. К тому же он регулирует направление потока.

Циркуляционный насос

Обеспечивает необходимый проток через змеевик и поддерживает заданный уровень температуры воды.

Бак бойлера может быть объемом как 60 так и 200 литров, настенного или напольного типа. Диапазон мощности может варьироваться от 10 до 45 кВт.

Автор: www.vseinstrumenti.ru

Источник: https://www.vseinstrumenti.ru/santehnika/vodonagrevateli/articles/ustrojstvo_i_rabota/

Схема подключения и установка

Монтаж накопительного водонагревателя следует производить в точном соответствии с инструкцией по установке, которую вы обязательно найдете в руководстве пользователя.

Мы хотим дать вам несколько рекомендаций, которые позволят произвести подключение прибора к коммуникациям как можно более качественно и безопасно.

• Бойлер следует устанавливать у стены; при этом проследите, чтобы трубы для горячей и холодной воды были ей строго параллельны. Между водонагревателем и стеной должно остаться небольшое расстояние, позволяющее производить профилактический осмотр и техническое обслуживание узловых соединений.
• Для подключения к водопроводу рекомендуется использовать трубу диаметром ¾ дюйма. Встаньте лицом к прибору: труба для горячей воды должна располагаться по левую руку, а для холодной – по правую руку.
• Использование предохранительного клапана для накопительных водонагревателя поможет избежать перегрева устройства и связанных с ним неприятных последствий.
• Перед тем, как начать подключение бойлера к водопроводным трубам, откройте кран с холодной водой. Убедитесь, что она достаточно чистая, без включений песка, частиц ржавчины и другого мелкого мусора. При необходимости, врежьте в трубу специальный фильтр для воды (на участке сети до водонагревателя).
• Также перед началом монтажа рекомендуется проверить давление в водопроводных трубах. Его уровень не должен быть выше 8 бар. Если этот показатель превышен, следует установить редуктор давления.
• Капли воды, падающие из гидравлического клапана – это признак нормальной работы устройства и водопроводной сети. Но необходимо следить за тем, чтобы вода из клапана не попадала на корпус водонагревателя. Для этого к клапану нужно присоединить специальную сливную воронку с выводом в канализацию.
• Если бойлер установлен в загородном доме, в котором отсутствует постоянное отопление, нужно следить, чтобы в баке не оставалась вода, когда температура на улице опускается ниже нуля. Поэтому, покидая дом в холодное время года, всегда сливайте из резервуара остатки жидкости, иначе прибор может выйти из строя.

Источник: https://sdelai-lestnicu.ru/pechi-i-kaminy/princip-raboty-bojlera-gazovogo-elektriceskogo

Где купить

Максимально быстро приобрести оборудование для нагрева воды можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Источник: https://ProFazu.ru/bytovaya-tehnika/choice/ustrojstvo-i-printsip-raboty-vodonagrevatelya.html

Как защитить бойлер от перегрева

Обычно для функционирования накопительного устройства необходим термостат, который производит плавную регулировку температуры.

Но бойлер для дома выполняет и защитную функцию — от нежелательного перегрева. Если температура дойдет до красной отметки, сработает специальное устройство, которое отключит тэн.

Потребитель устанавливает необходимую температуру нагрева и если она опуститься на 1 или 2 °C, то нагревательный элемент автоматически включится и возвратит температуру до заданной нормы.

Во время приобретения нагревательного агрегата потребитель опирается на собственный вкус, габариты устройства и внимательно изучает инструкцию.

Чтобы установка бойлера произвелась правильно, приглашают специалистов. Они за короткий срок произведут его монтаж.

Источник: https://zen.yandex.ru/media/id/5bb540f790688600aa54bf11/kak-rabotaet-nakopitelnyi-vodonagrevatel-5ca89e9811258d00b2a66213

Как работает электрический бойлер для нагрева воды?

При прохождении тока через проводник обладающий сопротивлением, согласно закону Джоуля – Ленца он нагревается (вот формула определяющая соотношение параметров значений тепловой энергии и электрического тока согласно ему — Q=R*I 2. здесь Q — тепловая энергия, R – сопротивление, I – ток). Располагая проводник в воде, выделяющееся тепло передается ей.

Хотя, надо отметить, на сегодня анонсированы водонагреватели, которые работают по принципу прямой передачи энергии (через микроволновое излучение) молекулам воды, но пройдет время пока они широко распространяться.

Следует отметить, все электрические бойлеры оборудуются системами контроля над температурой, они могут быть собраны как по простейшей схеме с помощью биметаллических выключателей, или быть более сложными вплоть до применения микропроцессоров.

Также почти все нагреватели, а особенно накопительные имеют системы защиты от чрезмерного давления, чаще всего это предохранительные клапана.

Источник: https://oboiman.ru/teplo/ustrojstvo-i-princip-raboty-bojlera-dla-nagreva-vody-kak-rabotaet-nakopitelnyj-vodonagrevatel.html
